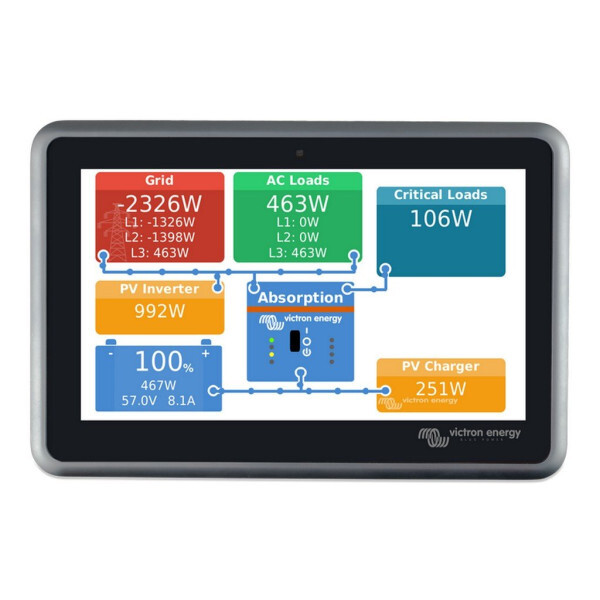

Victron Ekrano GX

De Ekrano GX is het krachtigste GX-apparaat van Victron Energy: een volwaardig communicatiecentrum met een ingebouwd 7-inch touchscreen in één aluminium behuizing. Het apparaat draait Venus OS, verbindt alle Victron-componenten en een groeiende lijst apparatuur van derden, en is toegankelijk via het scherm zelf, het VRM-portaal, een MFD of de VictronConnect-app. De Ekrano GX is de opvolger van de Color Control GX.

Toepassingen

Eén artikel in plaats van een losse GX-controller plus display: dat scheelt inbouwruimte, bekabeling en montagetijd, en levert een strakker paneel op. De quad-core processor houdt ook grote systemen met veel VE.Direct-, VE.Can- en VE.Bus-apparatuur vlot bedienbaar. Van een enkele campervoorziening tot een meerfasige ESS-installatie: dit is het bedieningshart van de installatie.

• ESS en thuisbatterij: geplande lading, peak shaving en zonneprognoses via VRM


• Off-grid en back-up: automatische aggregaatstart/stop met stille periodes


• Marine: integratie met MFD's, Signal K en NMEA 2000


• Camper, bedrijfsvoertuig en hulpverleningsvoertuig


• Hybride aggregaten en beheer op afstand van grote aantallen systemen

Ingebouwd 7-inch touchscreen

Resolutie 1024 x 600 pixels met een maximale helderheid van 1000 cd/m². De achtergrondverlichting dimt automatisch via de ingebouwde omgevingslichtsensor of handmatig via de Remote Console, met timer voor automatisch in- en uitschakelen. Een donkere weergavemodus is beschikbaar voor gebruik in het donker.

Touchbediening uitschakelbaar

Met een verzonken knop aan de achterzijde schakelt u de aanraakbediening uit of weer in. Zo kan het scherm zichtbaar worden opgesteld zonder dat onbevoegden instellingen kunnen wijzigen; via de Remote Console blijft bediening met toetsenbordinvoer mogelijk.

Aansluitingen en interfaces

• 3x VE.Direct (altijd geïsoleerd), tot 25 VE.Direct-apparaten in totaal


• 1x VE.Bus met twee parallel geschakelde RJ45-sockets (geïsoleerd)


• 2x VE.Can: één geïsoleerd, één niet-geïsoleerd


• Ethernet, WiFi (inclusief accesspoint) en Bluetooth Smart


• 2x USB-A hostpoort, samen maximaal 1,5 A bij 5 V


• MicroSD-kaartsleuf, SDHC tot 32 GB


• 2x relais NO/NC, 3 A tot 30 VDC of 1 A bij 125 VAC


• 3 resistieve tankniveau-ingangen, 2 temperatuuringangen, 2 digitale ingangen

De digitale ingangen zijn geschikt voor open/dicht-bewaking van bijvoorbeeld deur-, brand- of lensalarm én voor pulstelling. De tankingangen zijn per stuk in te stellen op Europese senders (0 – 180 Ω) of Amerikaanse senders (240 – 30 Ω). Tanksenders en temperatuursensoren worden niet meegeleverd.

Bewaking en aansturing

Accustatus, verbruik, PV-opbrengst, aggregaat- en netvermogen, tankniveaus en temperaturen in één overzicht. Stel de walstroomlimiet in, start of stop aggregaten automatisch, of pas willekeurige instellingen aan. Alarmen en meldingen zijn volledig configureerbaar.

Via de Remote Console op VRM bedient u het apparaat op afstand alsof u ervoor staat — ook over het lokale netwerk of via het ingebouwde WiFi-accesspoint. Bij een verbroken internetverbinding blijft data lokaal gelogd.

Integraties

• VRM-portaal met widgets voor iOS en Android, aangepaste datavensters en alarmen


• Marine MFD-app en NMEA 2000-integratie


• Node-RED-automatisering via Venus OS Large


• Diepe integratie met ondersteunde lithiumaccu's van derden


• Modbus-TCP en MQTT voor koppeling met externe systemen

Montage

De Ekrano GX is geoptimaliseerd voor verzonken paneelmontage. Meegeleverd zijn een stalen beugel met draadeinden en vleugelmoeren voor montage vanaf de achterzijde, en veren voor montage volledig vanaf de voorzijde wanneer de achterkant niet bereikbaar is. Alle poorten blijven van achteren toegankelijk; voedings- en relaisklemmen zijn schroefbaar, het IO-klemmenblok heeft een snelkoppeling.

Bij montage met de stalen beugel is de voorzijde beschermd tot IP54. Met de veren is dat IP31. De achterzijde is IP21.

Documentatie

• Handleiding Ekrano GX (NL, HTML5)


• Handleiding Ekrano GX (EN, HTML5)


• Handleiding Ekrano GX (EN, PDF)


• Datasheet Ekrano GX (EN, PDF)


• Maatvoeringstekening (PDF)


• Uitsparingstekening (PDF)


• Maatvoering 3D (PDF)


• 3D-model (STEP)


• EU-verklaring van overeenstemming – GX-apparaten (PDF)


• Certificaat IEC 62368-1 (PDF)


• Certificaat ECE R10-6 automotive (PDF)


• ISO 9001-certificaat Victron Energy (PDF)


• Victron GX-productrange – Venus OS documentatie (EN)

De handleiding is Nederlandstalig beschikbaar; de datasheet en de certificaten publiceert Victron Energy uitsluitend in het Engels.

Contact

Twijfelt u tussen de Ekrano GX en een losse GX-controller met display, of wilt u de systeemopbouw laten doorrekenen voor ESS, marine of off-grid? Onze specialisten denken graag met u mee over configuratie, bekabeling en inbouw. Neem contact met ons op.
