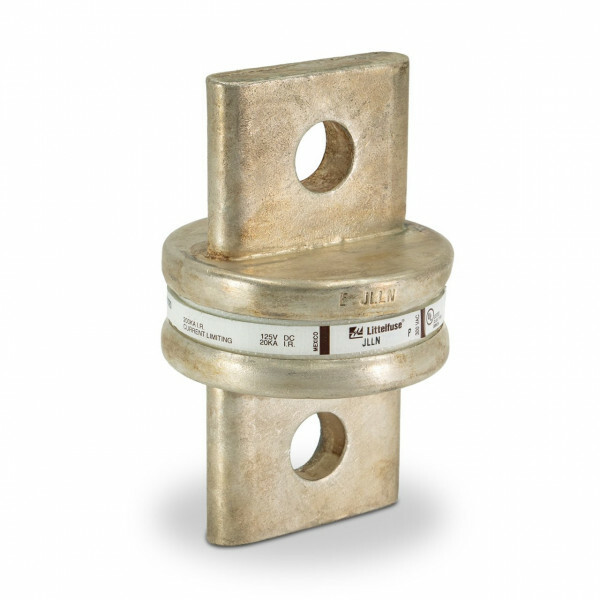

Littelfuse zekering JLLN 400A 125V (Class-T)

Ingezet als hoofdzekering direct achter de accubank in jachten, campers, off-grid installaties en industriële DC-systemen. De extreem snelle strombegrenzende werking beperkt de doorgelaten energie bij kortsluiting, waardoor accukabels, busbars, omvormers en laadregelaars binnen hun kortsluitvastheid blijven.

Class T: de snelste karakteristiek in zijn klasse

Class T volgens UL 248-15 is strombegrenzend en onderbreekt binnen een kwart periode. De piekstroom wordt afgekapt voordat de theoretische kortsluitstroom wordt bereikt, zodat de thermische en dynamische belasting van de installatie vele malen lager blijft dan bij een trage zekering van dezelfde waarde.

Geschikt voor lithium-accubanken

Lithium accubanken leveren kortsluitstromen die ver boven het onderbrekingsvermogen van gewone auto- of ANL-zekeringen liggen. Met 20 kA onderbrekingsvermogen op gelijkspanning en 200 kA op wisselspanning is deze zekering ook bij grote parallelgeschakelde accubanken toepasbaar.

• Nominale stroom 400 A


• 300 Vac en 125 Vdc, bruikbaar in 12, 24, 48 en hogere DC-systemen


• Onderbrekingsvermogen 200 kA AC rms symmetrisch en 20 kA DC

Compacte bouwvorm en montage

Class T bouwt aanzienlijk kleiner dan een vergelijkbare Class H- of Class K-zekering, wat ruimte scheelt in het zekeringpaneel of de DC-verdeler. De zekering wordt met bouten vastgezet in een Class T houder; losse montage zonder houder is niet toegestaan. De totale lengte bedraagt 69,9 mm.

Uitvoering en keuringen

• Melaminebehuizing met koperen contactvlakken


• UL Listed onder bestandsnummer E81895


• CSA-gecertificeerd onder bestandsnummer LR29862


• RoHS-conform volgens 2011/65/EU en (EU) 2015/863

Direct mee te bestellen

• Victron Lynx Class-T Power In (M10) (LYN060404010) – Lynx-module met geïntegreerde Class T zekeringhouder, geschikt voor 225, 250, 350 en 400 A. Meer keuze in de categorie Zekeringhouders

Gerelateerde producten

• Littelfuse zekering JLLN 225A 125V (Class-T) (ZEKLFJLLN225)


• Littelfuse zekering JLLN 300A 125V (Class-T) (ZEKLFJLLN300)


• Littelfuse zekering JLLN 450A 125V (Class-T) (ZEKLFJLLN450)


• Littelfuse zekering JLLN 600A 125V (Class-T) (ZEKLFJLLN600)


• Volledig overzicht in de categorie Zekeringen

Documentatie

• Littelfuse datasheet Class T JLLN-serie (Engelstalig)


• Littelfuse time-current curves JLLN-serie (Engelstalig)


• Littelfuse productpagina JLLN-serie (Engelstalig)


• Datasheet JLLN-serie op onze productpagina

Contact

Twijfelt u over de juiste zekeringwaarde bij uw accubank, kabeldoorsnede en omvormervermogen? Onze specialisten rekenen uw DC-installatie graag met u door en adviseren over de bijbehorende houder. Neem hiervoor contact met ons op.
