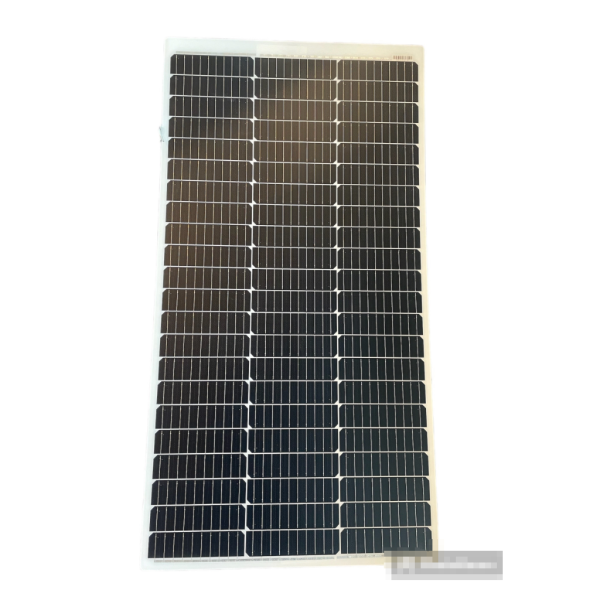

Lichtgewicht semi-flexibel monokristallijn zonnepaneel met aluminium onderlaag en ETFE-toplaag, 120 Wp, Vmp 38,3 V, Imp 3,14 A, Voc 44,8 V, Isc 3,29 A, tolerantie ±3 %, max. systeemspanning 200 Vdc, IP67, met flushkabel 2x 1,5 mm² van 8 meter.
Voor daken waar geen frame of beugel op past en elke kilo telt: camper, bestelbus, boot of tuinhuis. Slechts 4 mm dik en ruim de helft lichter dan een framepaneel met hetzelfde vermogen, met een vlak weglopende kabel die geen ruimte onder het paneel vraagt.
Aluminium onderlaag met ETFE-toplaag
De aluminium basisplaat maakt het laminaat vormvast en hittebestendig en voert de celwarmte af naar het draagvlak. De ETFE-toplaag heeft een hoge lichtdoorlaat, is krasvast en vergeelt niet, ook niet na jaren buitengebruik.
120 Wp uit A-grade cellen van 182 mm
66 monokristallijne A-grade cellen van 182 mm (3 x 22) met een celrendement van 22,7 % leveren 120 Wp bij een Vmp van 38,3 V. Die relatief hoge paneelspanning maakt het paneel geschikt voor 12 V en 24 V accubanken achter een MPPT-laadregelaar.
Flushkabel en serieschakeling
Het paneel is bedraad met een flushkabel van 2x 1,5 mm² en 8 meter lengte, die vlak langs het laminaat wegloopt in plaats van via een opbouwdoos. Er zitten geen bypassdiodes in. Schakel je meerdere panelen in serie, bestel dan per paneel de bypass diode box SOLAR5005050 mee.
Lijmmontage zonder dakdoorvoer
Het paneel is bedoeld voor lijmmontage. Met Sika aktivator-205 en Sikaflex 552 AT lijm je het paneel rechtstreeks op het dakpaneel; met een Solara dakdoorvoer breng je de kabel waterdicht naar binnen. Geen schroefgaten, geen lekrisico.
Direct mee te bestellen
Gerelateerde producten
Documentatie
Contact
Twijfel je tussen de flush-uitvoering en een paneel met junctionbox, of wil je weten welke MPPT-laadregelaar bij jouw accubank past? Onze technische adviseurs denken graag mee. Neem contact met ons op.
Specificaties
| Piekvermogen (Pmax) | 120 Wp |
| Spanning bij max. vermogen (Vmp) | 38,3 V |
| Stroom bij max. vermogen (Imp) | 3,14 A |
| Open klemspanning (Voc) | 44,8 V |
| Kortsluitstroom (Isc) | 3,29 A |
| Vermogenstolerantie | ±3 % |
| Max. systeemspanning | 200 Vdc (IEC) |
| Celtype | Monokristallijn A-grade, 182 mm |
| Aantal cellen | 66 (3 x 22) |
| Celrendement | 22,7 % |
| Temperatuurcoëfficiënt vermogen | -0,35 %/°C |
| Temperatuurcoëfficiënt spanning | -0,275 %/°C |
| Aansluiting | Flushkabel 2x 1,5 mm², 800 cm |
| Werktemperatuur | -20 tot +75 °C |
| Beschermingsgraad | IP67 |
| Afmetingen (l x b x h) | 1120 x 580 x 4 mm |
| Certificering | CE, RoHS |
| Garantie | 1 jaar |
