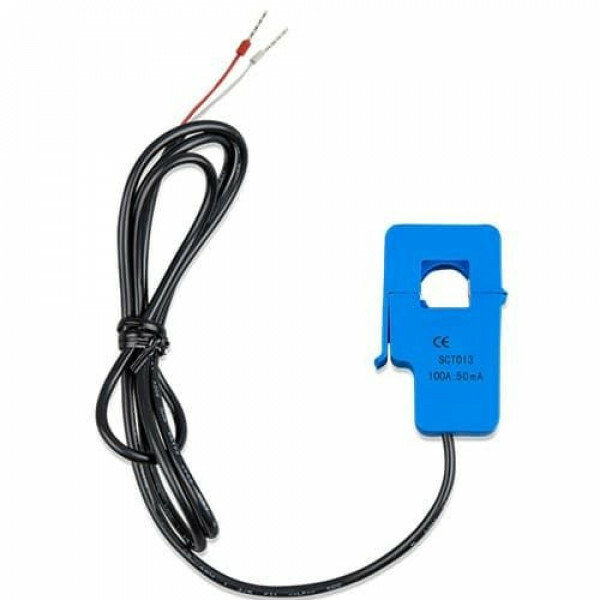

Victron meetspoel 100A-50mA met draadeinden, 5 meter

Externe meetspoel met een meetverhouding van 100 A naar 50 mA voor de MultiPlus-II en MultiGrid-II, uitgevoerd met vrije draadeinden en een kabellengte van 5 meter. Nodig om PowerControl en PowerAssist te kunnen benutten en om het eigen verbruik te optimaliseren met externe stroomaftasting.

Toepassingen

Vijf meter met draadeinden is de combinatie die in de meeste nieuwe installaties past: de omvormer-lader in de techniekruimte, het meetpunt in de meterkast ernaast, en aan het toestel gewoon op de klemmenstrook. Geen verlengwerk, geen jackplug die los kan trillen. Daarmee ziet het systeem wat er werkelijk door de hoofdaansluiting gaat en kan PowerAssist bijspringen vóór de zekering het begeeft.

• ESS-installaties met de meterkast op korte afstand van de omvormer-lader


• PowerControl en PowerAssist op een begrensde net- of walstroomaansluiting


• Optimaliseren van eigen verbruik met externe stroomaftasting


• Jachten en campers waar de walstroominvoer een paar meter verderop zit

Uitvoering en aansluiting

• Vrije draadeinden voor aansluiting op de klemmen van de omvormer-lader


• Kabellengte 5 meter


• Meetverhouding 100 A : 50 mA


• Maximale stroom 32 A

Draadeinden of jackconnector

Victron levert twee uitvoeringen. Volgens de fabrikant is de uitvoering met draadeinden bedoeld voor de huidige MultiPlus-II en de MultiPlus 20kW; de jackuitvoering is voor de oudere MultiPlus-II-modellen. Controleer vóór bestellen welke aansluiting uw toestel heeft. Beide uitvoeringen zijn leverbaar in 1, 5 en 20 meter.

Gerelateerde producten

• Victron meetspoel 100A-50mA, draadeinden, 1 meter (CTR120000500)


• Victron meetspoel 100A-50mA, draadeinden, 20 meter (CTR120002050)


• Victron meetspoel 100A-50mA, jackaansluiting, 5 meter (CTR110000550)

Documentatie

Victron Energy publiceert voor dit artikel geen aparte handleiding of datasheet; de specificaties en de toepassing staan in de documentatie van de MultiPlus-II. Deze is Engelstalig.

• Victron productpagina Current Transformer for MultiPlus-II (EN)


• MultiPlus-II datasheet (EN, PDF)


• Datasheet via onze productpagina (PDF)

Contact

Niet zeker welke uitvoering bij uw toestel hoort of hoeveel kabel u nodig heeft? Onze specialisten kijken met u mee naar het schema en leveren de juiste meetspoel. Neem contact met ons op.
