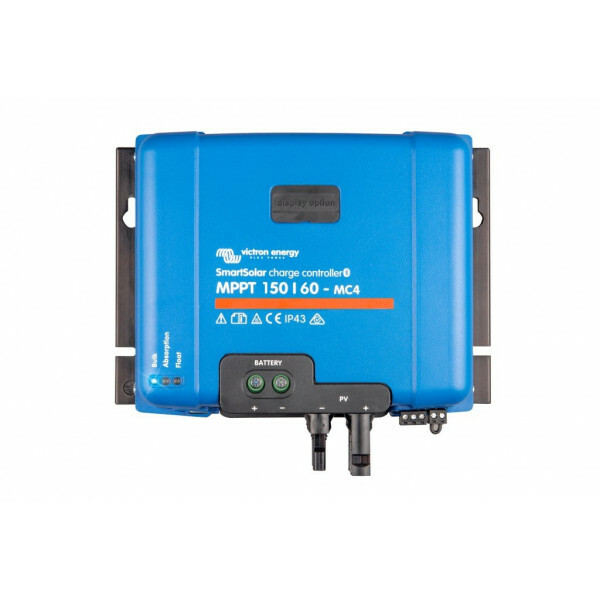

MPPT-zonnelader met ingebouwde Bluetooth voor 12, 24, 36 en 48 V accusystemen, 60 A laadstroom, max. 150 V PV-spanning, 860/1720/3440 W PV bij 12/24/48 V, twee paar MC4-connectoren, programmeerbaar relais, VE.Direct-poort en 35 mm² accuklemmen.
Voor grotere zonnestroominstallaties aan boord, op het dak of op locatie, waar het paneelveld rechtstreeks met MC4-connectoren wordt aangesloten en de opbrengst draadloos wordt uitgelezen. Geschikt voor lood-zuur en lithium, met schaduwdetectie.
Ingebouwde Bluetooth
Bluetooth Smart is ingebouwd, er is geen dongle nodig. Met VictronConnect op smartphone, tablet of laptop leest u actuele opbrengst, accuspanning en laadstatus uit, wijzigt u instellingen en haalt u de historie van de laatste dertig dagen op. Firmware-updates verlopen via dezelfde app.
Ultrasnelle MPPT met schaduwdetectie
Het ultrasnelle MPPT-algoritme volgt continu spanning en stroom van het paneelveld en houdt het maximum-vermogenspunt vast, ook bij snel wisselende bewolking. Bij gedeeltelijke beschaduwing ontstaan meerdere vermogenspieken op de spanningscurve; de geavanceerde schaduwdetectie zoekt actief naar de hoogste piek in plaats van op een lager lokaal maximum te blijven staan. Maximaal rendement 98%.
Directe MC4-aansluiting
- Twee paar MC4-connectoren, intern parallel geschakeld op één MPPT-tracker
- Maximaal 30 A per MC4-verbinding
- Maximale PV-nullastspanning 150 V absoluut (koudste omstandigheden), 145 V bij start en bedrijf
- Maximale PV-kortsluitstroom 50 A
- Beveiligd tegen omgekeerde PV-polariteit
Vermogen en accuspanning
- Maximale laadstroom 60 A
- Automatische keuze 12, 24 of 48 V; 36 V handmatig instelbaar
- Nominaal PV-vermogen 860 W bij 12 V, 1720 W bij 24 V, 2580 W bij 36 V en 3440 W bij 48 V
- Accuklemmen tot 35 mm² / AWG2
- Eigenverbruik <35 mA bij 12 V en <20 mA bij 48 V
Adaptief laden en BatteryLife
De laadregelaar werkt met een adaptief meertraps laadalgoritme met acht voorgeprogrammeerde accuprofielen en een volledig door de gebruiker in te stellen profiel. De absorptietijd wordt bepaald door de accuspanning bij het opstarten. Het BatteryLife-algoritme past de laaddrempel dagelijks aan wanneer de accu structureel niet volgeladen raakt, zodat diepe ontlading en voortijdige veroudering worden voorkomen. Temperatuurcompensatie -16, -32 of -64 mV/°C, afhankelijk van de systeemspanning.
Programmeerbaar relais en afstandsbediening
Het programmeerbare DPST-relais (AC 4 A tot 240 Vac, DC 4 A tot 35 Vdc en 1 A tot 60 Vdc) is te gebruiken voor onder meer een generatoralarm of het schakelen van een dumpload. Daarnaast is een tweepolige aan/uit-aansluiting op afstand aanwezig, bijvoorbeeld voor sturing vanuit een battery management system met de VE.Direct non-inverting remote on-off cable (ASS030550320). Parallelbedrijf van meerdere laadregelaars is mogelijk, maar niet gesynchroniseerd.
Bekabeld uitlezen en systeemintegratie
Naast Bluetooth is de VE.Direct-poort beschikbaar voor een vaste verbinding. Met de VE.Direct kabel 10m (ASS030530310) koppelt u de regelaar aan een GX-apparaat; opbrengst en accustatus verschijnen dan ook in de VRM Portal - Victron Energy. Voor vaste aflezing zonder GX-apparaat is de MPPT Control (SCC900500000) beschikbaar.
Installatie en omgeving
- Beveiligd tegen kortsluiting van de uitgang en tegen overtemperatuur
- Beschermingsklasse IP43 voor de elektronica en IP22 voor het aansluitgebied
- Bedrijfstemperatuur -30 tot +60 °C, vol vermogen tot 40 °C
- Maximale opstellingshoogte 5000 m, vol vermogen tot 2000 m
- Interne temperatuursensor voor compensatie van de laadspanning
Direct mee te bestellen
Gerelateerde producten
Documentatie
Video's
Contact
Wilt u weten hoeveel panelen u op deze regelaar kwijt kunt, of welke zekering en kabeldoorsnede bij uw installatie horen? Onze specialisten rekenen het graag met u door en denken mee over montage en monitoring. Neem contact op via top.systems/nl/contact.
Specificaties
| Accuspanning | 12, 24 of 48 V automatisch; 36 V handmatig |
| Maximale laadstroom | 60 A |
| Nominaal PV-vermogen 12 V | 860 W |
| Nominaal PV-vermogen 24 V | 1720 W |
| Nominaal PV-vermogen 36 V | 2580 W |
| Nominaal PV-vermogen 48 V | 3440 W |
| Max. PV-nullastspanning | 150 V absoluut maximum; 145 V bij start en bedrijf |
| Max. PV-kortsluitstroom | 50 A |
| PV-aansluiting | 2 paar MC4-connectoren, max. 30 A per verbinding |
| Maximaal rendement | 98% |
| Eigenverbruik | 12 V: <35 mA / 48 V: <20 mA |
| Laadalgoritme | meertraps adaptief, acht voorgeprogrammeerde profielen of gebruiker gedefinieerd |
| Laadspanning absorptie | 14,4 / 28,8 / 43,2 / 57,6 V |
| Laadspanning float | 13,8 / 27,6 / 41,4 / 55,2 V |
| Laadspanning egalisatie | 16,2 / 32,4 / 48,6 / 64,8 V |
| Temperatuurcompensatie | -16 / -32 / -64 mV/°C |
| Beveiliging | omgekeerde PV-polariteit, kortsluiting uitgang, overtemperatuur |
| Datacommunicatie | VE.Direct-poort en ingebouwde Bluetooth |
| Aan/uit op afstand | ja, tweepolige aansluiting |
| Programmeerbaar relais | DPST; AC 4 A tot 240 Vac, DC 4 A tot 35 Vdc en 1 A tot 60 Vdc |
| Parallelbedrijf | ja, niet gesynchroniseerd |
| Accuklemmen | 35 mm² / AWG2 |
| Beschermingsklasse | IP43 (elektronica), IP22 (aansluitgebied) |
| Bedrijfstemperatuur | -30 tot +60 °C (vol vermogen tot 40 °C) |
| Luchtvochtigheid | 95%, niet-condenserend |
| Maximale hoogte | 5000 m (vol vermogen tot 2000 m) |
| Omgevingsconditie | binnenopstelling type 1, niet geconditioneerd |
| Vervuilingsgraad | PD3 |
| Kleur | blauw (RAL 5012) |
| Afmetingen (h x b x d) | 215 x 250 x 95 mm |
| Gewicht | 3 kg |
| Veiligheidsnormen | EN/IEC 62109-1, UL 1741, CSA C22.2 |
| EAN | 8719076051398 |
