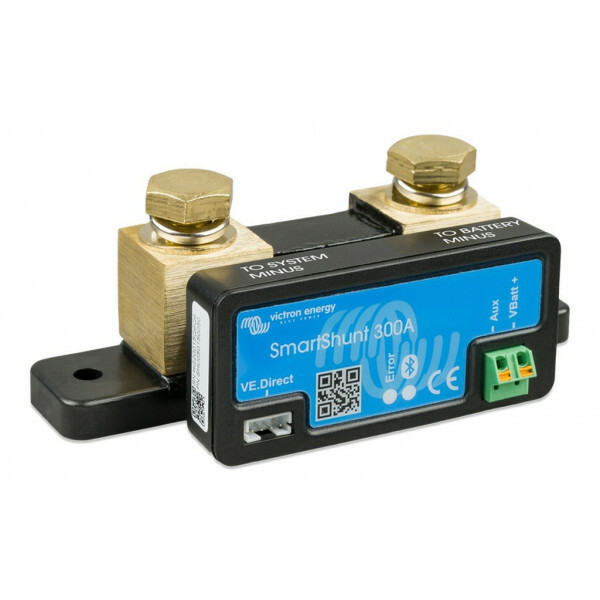

Victron SmartShunt 300 A

De SmartShunt is een complete accumonitor zonder display: de telefoon is het scherm. Alle elektronica zit op de shunt zelf, waardoor er geen kabel naar een paneel loopt en er niets hoeft te worden uitgezaagd. Via bluetooth en de VictronConnect-app leest u laadtoestand, spanning, stroom, verbruikte ampère-uren en resterende looptijd uit. Deze uitvoering is geschikt tot 300 A.

Toepassingen

Accuspanning alleen zegt weinig over wat er nog in de accu zit. Deze monitor telt de ampère-uren in en uit en geeft een betrouwbaar percentage plus een resterende looptijd — zonder dat u een display hoeft in te bouwen. Voor 12 V-systemen met een omvormer tot ongeveer 3 kVA is 300 A doorgaans ruim voldoende, en dit is de compactste uitvoering van de reeks.

• Campers, bedrijfsvoertuigen en kleinere jachten


• Retrofit in bestaande installaties waar geen ruimte is voor een display


• Off-grid en back-upinstallaties in een droge technische ruimte


• Installaties waarin de gebruiker toch al met de VictronConnect-app werkt

Wat u uitleest

• Accuspanning, stroom en vermogen


• Verbruikte ampère-uren, laadtoestand en resterende looptijd


• Historie: diepste ontlading, gemiddelde ontlading, aantal cycli, hoogste en laagste spanning


• Trends over de opgeslagen meetperiode

Hulpingang

De tweede rode kabel is voor één van drie functies te configureren: spanning van een tweede accu (6,5 – 70 VDC), middenpuntspanning van een accubank, of temperatuur via de optionele sensor ASS000100000. Bij middenpuntbewaking berekent de monitor de procentuele afwijking en geeft alarm zodra die een ingestelde grens overschrijdt.

Aansluiting en integratie

Naast bluetooth is er een VE.Direct-poort voor koppeling met een GX-apparaat, waarna de gegevens lokaal én via het VRM-portaal beschikbaar zijn. Via VE.Smart networking deelt de monitor accuspanning en -stroom draadloos met Victron-laadregelaars en enkele acculaders, wat de laadregeling nauwkeuriger maakt. Het apparaat is ook te configureren als DC-meter voor een aparte gelijkstroomkring.

Verschillen met een BMV-712 Smart

• Geen visueel of akoestisch alarm op het apparaat zelf; alarmen komen binnen via de app of het GX-apparaat


• Geen programmeerbaar relais


• De elektronica zit vast op de shunt in plaats van in een aparte displayunit


• Minder bekabeling en geen uitsparing in een paneel nodig

Montage

Het apparaat is IP21 en moet dus op een droge plek worden gemonteerd. In de basis zitten twee gaten van 5,5 mm om het geheel op een vaste ondergrond te schroeven of te bouten; schroeven worden niet meegeleverd. De shunt hoort als enige onderdeel op de min van de accu; alle verbruikers en laders sluiten aan op de zijde LOAD MINUS. Bij deze uitvoering zijn de aansluitbouten M8 en is het maximale aanhaalmoment 10 Nm — lager dan bij de zwaardere uitvoeringen, dus let daarop.

Bluetoothbereik

De shunt en de stroomkabels beïnvloeden het bluetoothbereik; in de praktijk blijft ongeveer 10 tot 15 meter over. Zit de monitor in een metalen kast of dicht bij een stalen romp, dan kan dat te weinig zijn. In dat geval voegt u een VE.Direct Bluetooth Smart dongle (ASS030536011) toe en schakelt u bluetooth in de SmartShunt uit.

Documentatie

• Handleiding SmartShunt (EN, HTML5)


• Handleiding SmartShunt (EN, PDF)


• Quick Start Guide (EN, PDF)


• Datasheet SmartShunt (EN, PDF)


• Maatvoeringstekening 300 A (PDF)


• Maatvoering 3D 300 A (PDF)


• 3D-model 300 A (STEP)


• Handleiding VictronConnect-app (EN, HTML5)


• EU-verklaring van overeenstemming SmartShunt (PDF)


• Certificaat ECE R10-6 automotive (PDF)


• Verklaring van overeenstemming – accumonitoren BMV en SmartShunt (PDF)


• ISO 9001-certificaat Victron Energy (PDF)

Victron Energy publiceert de handleiding onder meer in het Duits en Spaans, maar niet in het Nederlands; de datasheet en de certificaten zijn Engelstalig.

Video's

• Victron SmartShunt – Monitor batteries via Bluetooth (Victron Energy, EN)


• SmartShunt vs. waterproof SmartShunt IP65 (Victron Energy, EN)


• How to optimize the sync parameters (Victron Energy, EN)

Contact

Weet u niet zeker welke stroomsterkte bij uw installatie past, of twijfelt u tussen deze uitvoering en de waterdichte IP65-versie? Onze specialisten rekenen het graag met u door. Neem contact met ons op.
