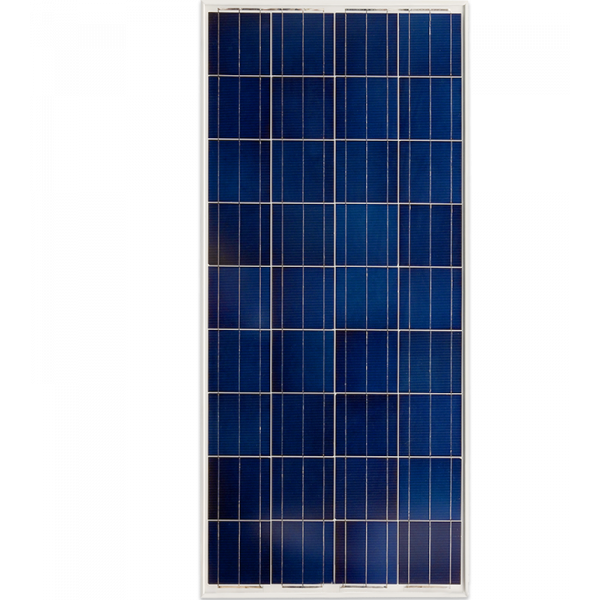

Polykristallijn zonnepaneel voor 12V-systemen, 130 Wp piekvermogen, 18,5 V Vmpp, 7,02 A Impp, 22,71 V Voc, 7,39 A Isc, 36 cellen, systeemspanning tot 1000 V, aluminium frame, gehard glas, bypass-diodes, voorbekabeld met MC4-connectors (PV-ST01).
Toepassingen
Met 130 Wp uit 36 cellen is dit een werkpaard voor 12V-installaties op boten, campers, keten en tuinhuizen. Voorbekabeld met MC4, dus direct te koppelen aan een MPPT-lader. Meerdere panelen zijn eenvoudig parallel of in serie te schakelen voor een groter dakvlak.
Opbrengst bij weinig licht en hoge temperatuur
De lage spanning-temperatuurcoëfficiënt van -0,35 %/°C beperkt het spanningsverlies bij hoge celtemperaturen. De hoge lichtgevoeligheid over het volledige zonnespectrum zorgt ook bij bewolking en diffuus licht voor opbrengst.
Elektrische eigenschappen
- 36 cellen in serie, afgestemd op 12V-systemen; twee panelen in serie voor 24V
- Maximaal vermogen 130 Wp bij 18,5 V en 7,02 A
- Open klemspanning 22,71 V, kortsluitstroom 7,39 A
- Vermogenstolerantie +/- 3 %
- Maximale systeemspanning 1000 V
Aansluiting en bekabeling
Het paneel is voorbekabeld met MC4-connectors (PV-ST01), zodat je zonder losse montage van connectoren kunt aansluiten. De verzegelde, waterdichte aansluitdoos bevat bypass-diodes die het vermogensverlies bij gedeeltelijke beschaduwing beperken.
Constructie
Geanodiseerd aluminium frame voor montage op standaard bevestigingssystemen, montagehoeken of spoilers. Gehard glas met hoge lichtdoorlaat zorgt voor stijfheid en slagvastheid. Het EVA-inkapselsysteem met drielaags achterblad voldoet aan de veiligheidseisen voor werking onder hoogspanning.
Belastbaarheid en omgeving
- Maximale belasting van het oppervlak 200 kg/m²
- Toegestane hagelbelasting 23 m/s, 7,53 g
- Temperatuurbereik -40 °C tot +85 °C
Garantie
- 5 jaar productgarantie op materialen en vakmanschap
- 10 jaar 90 % en 25 jaar 80 % van het vermogen
Direct mee te bestellen
Documentatie
Contact
Wil je weten hoeveel panelen op je dakvlak passen of welke MPPT-lader hierbij hoort? Onze specialisten denken graag mee. Neem contact op met Top Systems.
Specificaties
| Piekvermogen (Pmpp) | 130 Wp |
|---|
| Vermogenstolerantie | +/- 3 % |
|---|
| Max-Power spanning (Vmpp) | 18,5 V |
|---|
| Max-Power stroom (Impp) | 7,02 A |
|---|
| Open klemspanning (Voc) | 22,71 V |
|---|
| Kortsluitstroom (Isc) | 7,39 A |
|---|
| Celtype | Polykristallijn |
|---|
| Aantal cellen in serie | 36 |
|---|
| Maximale systeemspanning | 1000 V |
|---|
| Kabel / connector | 900 mm / MC4 (PV-ST01) |
|---|
| Temperatuurcoëfficiënt Pmpp | -0,45 %/°C |
|---|
| Temperatuurcoëfficiënt Voc | -0,35 %/°C |
|---|
| Temperatuurcoëfficiënt Isc | +0,04 %/°C |
|---|
| Temperatuurbereik | -40 °C tot +85 °C |
|---|
| Max. belasting oppervlak | 200 kg/m² |
|---|
| Toegestane hagelbelasting | 23 m/s, 7,53 g |
|---|
| Frame | Geanodiseerd aluminium |
|---|
| Afmetingen (l x b x h) | 1200 x 668 x 30 mm |
|---|
| Gewicht | 9,1 kg |
|---|
| EAN | 8719076064251 |
|---|
| Productgarantie | 5 jaar |
|---|
| Garantie elektrische prestatie | 10 jaar 90 % + 25 jaar 80 % van het vermogen |
|---|
