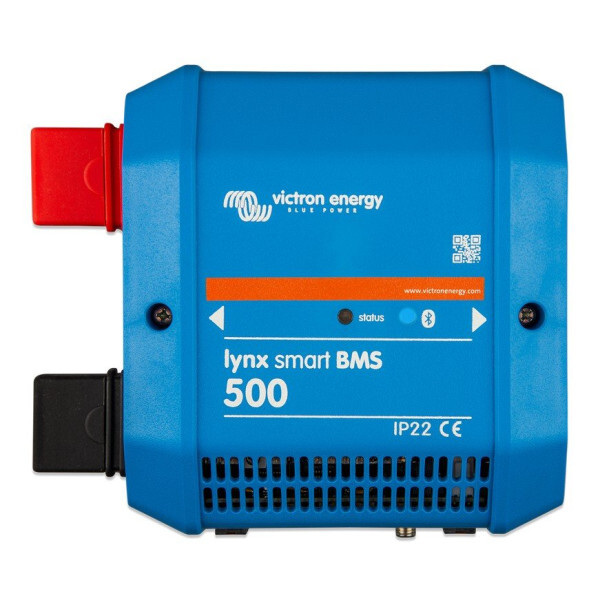

Victron Lynx Smart BMS 500 (M8)

Accubeheersysteem voor de Victron Lithium Battery Smart-accu's, uitgevoerd als Lynx-module met een positieve en een negatieve verdeelrail met M8-aansluitingen. Bevat een 500 A magneetschakelaar, een shunt met accubewaker en Bluetooth. Uit te lezen via VictronConnect of via VE.Can op een GX-apparaat en het VRM-portaal. Van alle BMS'en voor de Smart-serie is dit de meest complete oplossing.

Toepassingen

• Jachten en werkschepen met een Smart-lithiumbank en zware DC-belasting


• Campers, expeditievoertuigen en mobiele werkunits


• Off-grid installaties en energieopslag met een GX-apparaat


• Systemen waar een op afstand bedienbare hoofdschakelaar nodig is


• Installaties die als Lynx-verdeelsysteem worden opgebouwd met M8-modules

M8 of M10

Deze uitvoering heeft M8-railaansluitingen en past daarmee in een Lynx-opbouw met M8-modules. Bouw je met M10-modules, kies dan de M10-uitvoering. Beide zijn functioneel gelijk; het verschil zit in de boutmaat van de verdeelrail en daarmee in de kabelschoenen die je gebruikt.

Voor welke accu's

Uitsluitend voor de Victron Lithium Battery Smart-accu's van 12,8 V en 25,6 V. Die zijn in serie, parallel en serie/parallel te schakelen tot een bank van 12 V, 24 V of 48 V, met maximaal 20 accu's per systeem. Deze uitvoering is niet uitwisselbaar met de NG-uitvoering; NG-accu's vragen een Lynx Smart BMS NG.

Magneetschakelaar van 500 A

• Ingebouwde contactor in de positieve rail, aangestuurd door het BMS


• Werkt als terugvalbeveiliging wanneer de reguliere afschakeling niet ingrijpt


• Tegelijk bruikbaar als op afstand bedienbare hoofdsysteemschakelaar


• Continu belastbaar tot 500 A — stem dat af op de bankcapaciteit en de systeemstroom

Accubewaker en vooralarm

• Shunt in de negatieve rail met ingebouwde accubewaker: laadtoestand, spanning, stroom en historie


• Geen aparte BMV of SmartShunt nodig


• Vooralarmsignaal waarschuwt vóórdat het systeem uitschakelt op bijvoorbeeld een lage celspanning

Bewaking en bediening

• Bluetooth voor instellen en uitlezen met de VictronConnect-app, inclusief Instant Readout


• VE.Can naar een GX-apparaat, en van daaruit naar het VRM-portaal voor bewaking op afstand


• Status-LED en Bluetooth-LED op het apparaat


• Twee VE.Can RJ45-terminators worden meegeleverd

Onderdeel van het Lynx-verdeelsysteem

Het Lynx-systeem is een modulair railsysteem voor DC-aansluiting, verdeling, afzekering, accubewaking en accubeheer. Naast dit BMS bestaat het uit de Lynx Power In (vier aansluitingen op een positieve en negatieve rail), de Lynx Distributor (vier gezekerde aansluitingen met zekeringbewaking) en de Lynx Shunt VE.Can. Het BMS bewaakt de zekeringstatus van maximaal vier aangesloten Lynx Distributors en meldt een gesprongen zekering.

Direct mee te bestellen

• Victron lithium accu 12,8V/100Ah Smart — BAT512110610. Categorie: Accu's > Lithium


• Victron lithium accu 12,8V/180Ah Smart — BAT512118610. Categorie: Accu's > Lithium


• Victron lithium accu 12,8V/200Ah-a Smart — BAT512120610. Categorie: Accu's > Lithium


• Victron Lithium battery 25,6V/100Ah Smart — BAT524110610. Categorie: Accu's > Lithium


• Victron lithium accu 25,6V/200Ah Smart-a — BAT524120610. Categorie: Accu's > Lithium

Gerelateerde producten

• Victron Battery Management System VE.Bus 2 — BMS300200200, eenvoudiger alternatief voor systemen met een VE.Bus omvormer/lader zonder Lynx-opbouw


• Victron SmallBMS — BMS400100000, het voordelige alternatief voor kleinere systemen

Documentatie

• Handleiding Lithium Battery Smart, Nederlands (PDF) — bevat het hoofdstuk over BMS-keuze en aansluiting, inclusief het Lynx Smart BMS


• Datasheet 12,8 en 25,6 V LiFePO4 Smart (Engels)


• Productpagina Victron Energy Lithium Battery Smart

Contact

Een Lynx Smart BMS is zelden een los artikel: railkeuze, boutmaat, zekeringwaarden, contactorbelasting en de koppeling met het GX-apparaat bepalen samen of de installatie doet wat je wilt. Als officieel Victron-distributeur leveren wij uit eigen voorraad in Bodegraven en rechtstreeks uit het magazijn van Victron Energy, en tekenen onze engineers het Lynx-gedeelte met je uit. Neem contact met ons op voor advies of een offerte.
