Victron GX Touch 70 Flush

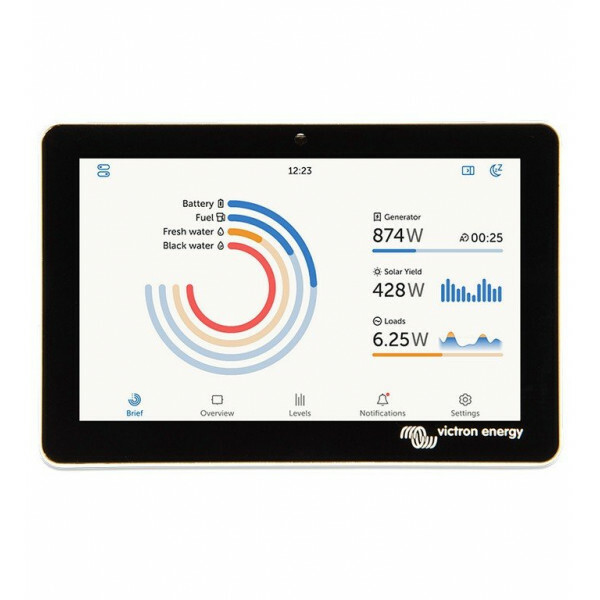

De GX Touch 70 Flush is de vlak inbouwbare uitvoering van het 7-inch touchscreen display voor de Cerbo GX en Cerbo GX MK2. Het scherm toont de Remote Console van het GX-apparaat en geeft daarmee volledige lokale bediening: systeemoverzicht, live meetwaarden en alle instellingen, zonder telefoon, laptop of internetverbinding. Het display wordt met één kabel op het GX-apparaat aangesloten en verzonken in het paneel gemonteerd, met een beschermingsgraad van IP65.

Toepassingen

Waar de standaarduitvoering bovenop het paneel wordt geschroefd, verdwijnt deze versie in het oppervlak: strak, vlak en zonder opstaande rand. Op zeven inch blijft ook bij grotere systemen het overzicht comfortabel leesbaar. Drie montagemethoden geven vrijheid, ook wanneer de achterzijde van het paneel niet bereikbaar is.

• Marine: stuurstand, glass bridge en afgetimmerde kajuitpanelen


• Camper en bedrijfsvoertuig: dashboard en wandpanelen


• ESS, thuisbatterij en off-grid: strak afgewerkte bedieningspanelen


• Vochtige omgevingen waar IP65 aan de voorzijde vereist is

Drie montagemethoden

• Met rubberafdichting en beugels – met de meegeleverde afdichting, beugels, draadeinden en vleugelmoeren. Deze methode geeft de beste stof- en waterdichtheid en het scherm blijft demontabel. Vereist toegang tot de achterzijde en een vlak, schoon montagevlak. Draadeinden en vleugelmoeren uitsluitend handvast aandraaien.


• Met kleeflaag – rechtstreeks op het montagevlak met de vooraf aangebrachte kleeflaag, zonder beugels. Geschikt wanneer de achterzijde niet bereikbaar is; de bereikte dichtheid hangt af van de kwaliteit en vlakheid van de ondergrond.


• Volledig verzonken – uitgevoerd volgens de maten van de boormal, waarbij het frame in het paneel wegvalt en het schermoppervlak gelijk ligt met de omringende afwerking. Te combineren met de rubberafdichting of de kleeflaag.

Volledige bediening via het scherm

Op het display verschijnt de Remote Console van het aangesloten GX-apparaat. Accustatus, verbruik, PV-, aggregaat- en netvermogen, tankniveaus en temperaturen zijn in één oogopslag zichtbaar. Instellingen van het GX-apparaat en van de via VE.Direct en VE.Bus aangesloten componenten zijn rechtstreeks op het scherm aan te passen. Configuratie is niet nodig: na aansluiten verschijnt het systeemoverzicht automatisch.

Aansluiting

Het display wordt met één gecombineerde kabel aangesloten: een HDMI-connector voor het beeldsignaal en een USB-connector voor de voeding. Op de eerste generatie Cerbo GX moet de USB-zijde in de poort naast de HDMI-aansluiting; op de Cerbo GX MK2 kan dat op elk van de drie USB-poorten. Sluit het display altijd aan vóórdat het GX-apparaat wordt ingeschakeld.

Aanraakbediening uitschakelbaar

De aanraakfunctie is uit te schakelen via een impulsdrukker op een digitale ingang van het GX-apparaat, of met de Pause/Break-toets van een aangesloten USB-toetsenbord. Bediening via de Remote Console blijft daarbij mogelijk.

Documentatie

• Handleiding Cerbo GX inclusief GX Touch (NL, HTML5)


• Handleiding Cerbo GX inclusief GX Touch (EN, HTML5)


• Handleiding Cerbo GX (EN, PDF)


• Datasheet Cerbo GX & GX Touch (EN, PDF)


• Maatvoeringstekening (PDF)


• Boormal (PDF)


• Maatvoering 3D (PDF)


• 3D-model (STEP)


• EU-verklaring van overeenstemming – GX-apparaten (PDF)


• ISO 9001-certificaat Victron Energy (PDF)


• Victron GX-productrange – Venus OS documentatie (EN)

Victron Energy publiceert geen aparte handleiding voor dit display; installatie en bediening staan beschreven in de handleiding van de Cerbo GX, die Nederlandstalig beschikbaar is. De datasheet en de certificaten zijn uitsluitend Engelstalig.

Video's

• Unboxing the new Cerbo GX & GX Touch 50 screen (Victron Energy, EN)


• Did You Know – Changing the logo on a GX device (Victron Energy, EN)

Contact

Twijfelt u tussen de vlak inbouwbare en de opbouwuitvoering, of wilt u weten welke montagemethode past bij uw paneel en afwerking? Onze specialisten denken graag met u mee. Neem contact met ons op.
