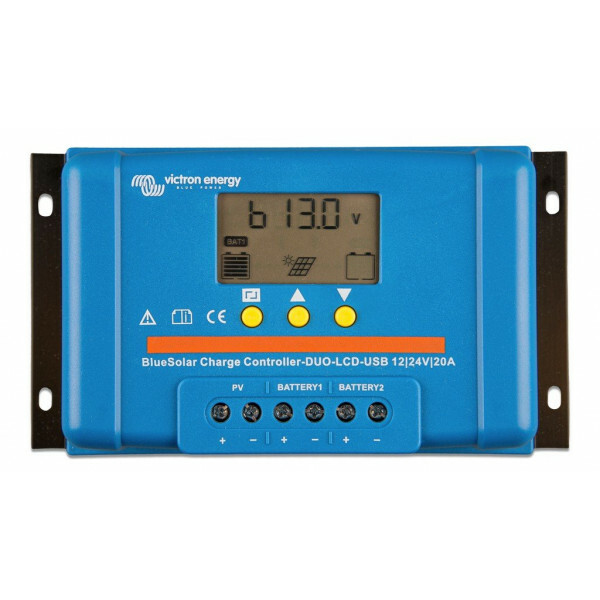

PWM-zonnelaadregelaar met LCD-scherm voor 12V en 24V die twee gescheiden accubanken laadt: 20 A totaal met instelbare verdeling, programmeerbaar laden, accutemperatuursensor meegeleverd, twee USB-uitgangen 5 V samen 2 A, klemmen 16 mm², IP20.
Toepassingen
Eén paneelveld, twee accubanken: laadt start- en serviceaccu tegelijk zonder scheidingsdiode of tweede regelaar. Voor campers, boten, aanhangers en werkbussen waar de startaccu niet mag leeglopen terwijl de servicebank in gebruik is.
Twee gescheiden accu-uitgangen
De regelaar laadt twee onafhankelijke accubanken vanaf één paneelveld. De verdeling van de laadstroom is instelbaar: bij een ingestelde verhouding van 20 % gaat 20 % van de beschikbare stroom naar accu 1 en 80 % naar accu 2 tijdens de bulkfase. Fabrieksinstelling is 50 %.
Automatisch bij één accubank
Detecteert de regelaar dat alleen accu 1 is aangesloten, dan gaat automatisch de volledige laadstroom naar die accubank. De schakelfrequentie tussen beide banken is instelbaar op 25, 50 of 100 Hz.
Laadstroom
20 A is het totaal over beide uitgangen samen, niet per uitgang. Bij een verhouding van 100 % kan één accubank de volle 20 A ontvangen.
LCD-scherm
Ingebouwd LCD voor statuscontrole en het wijzigen van instellingen: accutype, laadspanningen, verdeelverhouding en schakelfrequentie.
Twee USB-uitgangen
Twee uitgangen van 5 V, samen maximaal 2 A. Bij dit model vormen de USB-poorten de belastinguitgang; er is geen aparte schakelbare belastinguitgang zoals bij de niet-DUO-uitvoeringen.
PWM-laadregeling
- Driestaps laden: bulk, absorptie en druppel — programmeerbaar
- Voorgeprogrammeerde profielen voor AGM, gel, natlood en LiFePO4 met intern battery management system
- Absorptie 14,4 V (12V) / 28,8 V (24V), druppel 13,7 V / 27,4 V
- Automatische ontkoppeling bij 10,5 V / 21 V
- Eigen verbruik circa 10 mA
Accutemperatuursensor meegeleverd
De externe accutemperatuursensor zit in de levering. De regelaar compenseert met -30 mV/°C bij 12V en -60 mV/°C bij 24V.
Automatische spanningsdetectie
Herkent zelf of het om een 12V- of 24V-systeem gaat. Maximale zonnespanning 28 V bij 12V en 55 V bij 24V. Gebruik een 36-cels paneel voor 12V en een 72-cels paneel of twee 36-cels panelen in serie voor 24V.
Montage en aansluiting
Klemmen tot 16 mm² (AWG6), aarding gedeelde min. Beschermklasse IP20, dus uitsluitend voor droge montage binnen. Bedrijfstemperatuur -35 tot +55 °C. Beveiligd tegen omgekeerde accupolariteit en overtemperatuur.
Direct mee te bestellen
- Kabelset 10mm² 1,5 mtr rood en zwart M8 — KABSET010100 — product
Gerelateerde producten
- Victron BlueSolar PWM 12/24V-20A LCD&USB — SCC010020050 — bekijk product
- Victron BlueSolar PWM 12/24V-30A LCD&USB — SCC010030050 — bekijk product
- Victron BlueSolar PWM-Light 12/24V-20A — SCC010020020 — bekijk product
Documentatie
Contact
Twee accubanken vanaf één paneelveld vraagt om de juiste verdeelverhouding en kabeldoorsnede. Onze specialisten stellen het met u in en leveren kabel en beveiliging compleet mee. Neem contact op.
Specificaties
| Specificatie | Waarde |
|---|
| Type laadregelaar | PWM DUO |
| Accuspanning | 12 / 24 V, automatische detectie |
| Nominale laadstroom | 20 A totaal over beide uitgangen |
| Aantal accu-uitgangen | 2, gescheiden |
| Verdeling laadstroom | Instelbaar, fabrieksinstelling 50 % |
| Schakelfrequentie | 25, 50 of 100 Hz |
| Maximale zonnespanning | 28 V (12V) / 55 V (24V) |
| Laadkarakteristiek | Driestaps, programmeerbaar |
| Accutypes | AGM, gel, natlood, LiFePO4 met intern battery management system |
| Absorptiespanning | 14,4 V / 28,8 V |
| Druppelspanning | 13,7 V / 27,4 V |
| Automatische ontkoppeling | 10,5 V / 21 V |
| USB-uitgangen | 2x 5 V, samen maximaal 2 A |
| Display | LCD |
| Accutemperatuursensor | Extern, meegeleverd |
| Temperatuurcompensatie | -30 mV/°C (12V), -60 mV/°C (24V) |
| Eigen verbruik | 10 mA |
| Aarding | Gedeelde min |
| Beveiligingen | Omgekeerde accupolariteit (zekering), overtemperatuur |
| Klemmen | 16 mm² (AWG6) |
| Bedrijfstemperatuur | -35 tot +55 °C |
| Vochtigheid | Max. 95 %, niet-condenserend |
| Beschermklasse | IP20 |
| Afmetingen (h x b x d) | 101,5 x 184,0 x 47,1 mm |
| Gewicht | 0,3 kg |
| Veiligheid | IEC 62109-1 |
| EMC | EN 61000-6-1, EN 61000-6-3, ISO 7637-2 |
| EAN | 8719076046219 |
