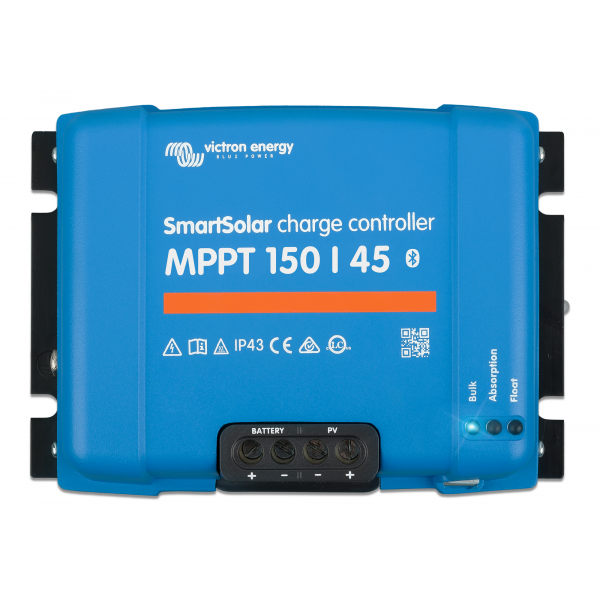

Victron BlueSolar MPPT 150/45 (12/24/48V)

Toepassingen

Voor campers, boten, tuinhuizen en off-grid systemen tot 2600 Wp op 48 V. De ultrasnelle tracker en het schaduwdetectie-algoritme halen ook bij wisselend weer en gedeeltelijke beschaduwing het maximale uit uw zonnepanelen.

Ultrasnelle MPPT-tracking

De tracker reageert snel op wisselende bewolking. Dat levert tot 30 % meer opbrengst op ten opzichte van een PWM-regelaar en tot 10 % ten opzichte van tragere MPPT-regelaars.

Schaduwdetectie

Bij gedeeltelijke beschaduwing ontstaan meerdere vermogenspieken in de MPP-curve. Het algoritme zoekt actief door naar het werkelijke maximum in plaats van te blijven hangen op een lokale piek.

PV-zijde

• Maximale PV-spanning 150 V bij de laagste temperatuur, 145 V voor opstarten en bedrijf


• Maximale PV-kortsluitstroom 50 A


• Nominaal PV-vermogen 650 W bij 12 V, 1300 W bij 24 V, 1950 W bij 36 V en 2600 W bij 48 V

Laden

• Nominale laadstroom 45 A


• Automatische accuspanningsdetectie 12, 24 en 48 V; 36 V via de software instelbaar


• Programmeerbaar driestaps laadalgoritme: bulk, absorptie en float


• Absorptiespanning standaard 14,4 / 28,8 / 43,2 / 57,6 V, instelbaar


• Floatspanning standaard 13,8 / 27,6 / 41,4 / 55,2 V, instelbaar


• Interne temperatuursensor voor spanningscompensatie


• BatteryLife-algoritme voor intelligent accubeheer

Relais en remote on/off

Een programmeerbaar relais en een remote on/off-ingang maken sturing vanuit de installatie mogelijk, bijvoorbeeld voor een alarm of het schakelen van een verbruiker op basis van de accuspanning. Optioneel is een LC-display aan te sluiten.

Uitlezen en instellen

Via de VE.Direct-poort koppelt u de lader aan een GX-apparaat, een VE.Direct Bluetooth Smart dongle of de VE.Direct naar USB-interface. Daarmee leest u de opbrengst uit en stelt u het laadalgoritme in met VictronConnect. Gekoppeld aan een GX-apparaat volgt u de installatie op afstand via het VRM Portal.

Beveiligingen

• Omgekeerde polariteit PV


• Kortsluiting op de uitgang


• Te hoge temperatuur

Documentatie

• Datasheet BlueSolar MPPT 150/35 en 150/45 (EN)


• Handleiding BlueSolar MPPT 150/35 en 150/45 (EN, PDF)


• Handleiding BlueSolar MPPT 150/35 en 150/45 (EN, online)


• Maatvoering 100/50, 150/35 en 150/45 (PDF)


• Maatvoering 100/50, 150/35 en 150/45 (STEP-bestand)


• Certificaat veiligheid EN/IEC 62109-1


• Certificaat UL 1741 en CSA C22.2

Video's

• Victron Energy: de basis van MPPT-laden (EN)


• Victron Energy: VE.Direct Bluetooth Smart dongle instellen (EN)


• Victron Energy: instellingen in VictronConnect (EN)


• Victron Energy: live gegevens uitlezen in VictronConnect (EN)

Contact

Twijfelt u of 45 A bij uw paneelvermogen past, of hoeveel modules u binnen 150 V in serie mag zetten? Onze specialisten rekenen uw string graag met u door. Neem contact met ons op voor advies op maat.

Specificaties
