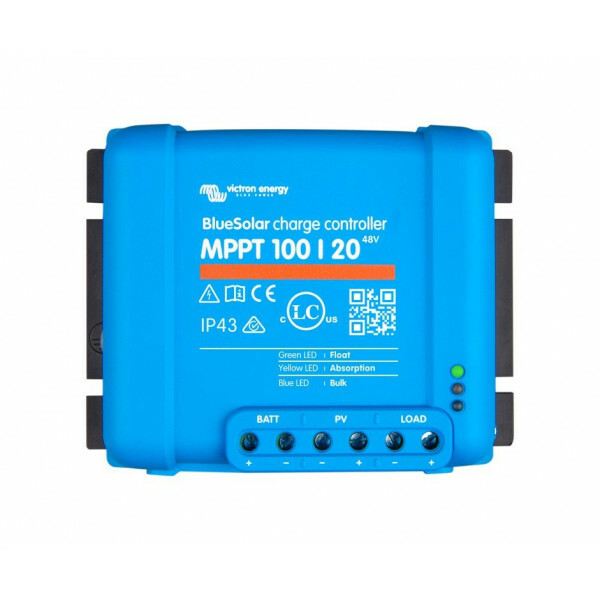

MPPT-zonnelaadregelaar voor 12V-, 24V- en 48V-systemen met automatische spanningsdetectie: 20 A laadstroom, PV tot 100 V en 290, 580 of 1160 W PV-vermogen, belastinguitgang met BatteryLife, VE.Direct-poort, klemmen 6 mm², interne temperatuursensor.
Toepassingen
De enige uit deze reeks die ook op 48V werkt, met tot 1160 W paneelvermogen. Voor campers, boten, tuinhuizen en offgrid-kasten, en voor 48V-installaties waar een compacte MPPT-regelaar volstaat.
Werkt op 12V, 24V en 48V
Automatische spanningsdetectie over alle drie de systeemspanningen. Maximaal PV-vermogen 290 W bij 12V, 580 W bij 24V en 1160 W bij 48V, met een maximale PV-nullastspanning van 100 V. De laadstroom is 20 A bij alle drie de spanningen.
Ultrasnelle Maximum Power Point Tracking
Bij bewolking en wisselende lichtintensiteit levert een ultrasnelle MPPT-regelaar tot 30 % meer energie dan een PWM-regelaar en tot 10 % meer dan tragere MPPT-regelaars. Maximaal rendement 98 %.
Programmeerbaar laadalgoritme
Elke ochtend start een nieuwe laadcyclus volgens het driestaps proces bulk, absorptie en druppel. Absorptie 14,4 V, 28,8 V of 57,6 V, druppel 13,8 V, 27,6 V of 55,2 V, alle instelbaar. Naast de standaardprofielen zijn eigen instellingen mogelijk.
BatteryLife
Kan de regelaar de accubank niet elke dag volvol laden, dan schuift BatteryLife het afschakelniveau van de belasting dagelijks iets omhoog tot de opbrengst weer voldoende is voor een bijna volledige lading. Daarna wordt het niveau zo gemoduleerd dat de accubank ongeveer wekelijks tot bijna 100 % komt.
Belastinguitgang
Tot 20 A bij 12V en 24V. Let op: bij 48V is de belastinguitgang beperkt tot 1 A en dient die als stuuruitgang voor een relais. Configureerbaar via VE.Direct en bestand tegen kortsluiting.
Interne temperatuursensor
Compenseert de absorptie- en druppelspanning voor temperatuur met -16 mV/°C bij 12V, -32 mV/°C bij 24V en -64 mV/°C bij 48V.
Straatverlichtingsfunctie
Met de Streetlight-functie stuurt u nachtverlichting aan, inclusief timing en dimmen. Zonsondergang en zonsopkomst zijn de ankerpunten, zodat het programma automatisch met het seizoen meebeweegt.
VE.Direct
Bedrade dataverbinding met een GX-apparaat als communicatiecentrum, een pc of andere apparatuur. Voor instellen en uitlezen is een VE.Direct Bluetooth Smart dongle of een VE.Direct to USB interface nodig.
Montage en aansluiting
Klemmen tot 6 mm² (AWG10). Beschermklasse IP43 voor het elektronicagedeelte en IP22 voor het aansluitgedeelte. Bedrijfstemperatuur -30 tot +60 °C, vol vermogen tot 40 °C. Beveiligd tegen omgekeerde PV-polariteit, kortsluiting en overtemperatuur.
Direct mee te bestellen
- Victron VE.Direct Bluetooth Smart dongle — ASS030536011 — product
- Victron VE.Direct to USB interface — ASS030530010 — product
- Victron VE.Direct kabel 10m — ASS030530310 — product
- Victron VE.Direct non-inverting remote on-off cable — ASS030550320 — product
- Victron MPPT Control — SCC900500000 — product
- Victron MPPT WireBox-S 100-20 — SCC950140000 — product
- Kabelset 6mm² 1,5 mtr rood en zwart M8 — KABSET010060 — product
Gerelateerde producten
- Victron BlueSolar MPPT 100/15 (12/24V) — SCC010015200R — bekijk product
- Victron BlueSolar MPPT 100/30 (12/24V) — SCC020030200 — bekijk product
- Victron SmartSolar MPPT 100/20 (12/24/48V) — SCC110020160R — bekijk product
Documentatie
Video's
Contact
Wij bepalen met u of MPPT of PWM past bij uw paneel en accubank, en leveren de installatie compleet met kabel, connectoren en beveiliging. Neem contact op.
Specificaties
| Specificatie | Waarde |
|---|
| Type laadregelaar | MPPT |
| Accuspanning | 12 / 24 / 48 V, automatische detectie |
| Maximale laadstroom | 20 A |
| Nominaal PV-vermogen 12V | 290 W |
| Nominaal PV-vermogen 24V | 580 W |
| Nominaal PV-vermogen 48V | 1160 W |
| Maximale PV-nullastspanning | 100 V |
| Maximaal rendement | 98 % |
| Eigen verbruik | 25 mA (12V) / 15 mA (24V en 48V) |
| Laadkarakteristiek | Meertraps adaptief of gebruikersgedefinieerd |
| Absorptiespanning | 14,4 / 28,8 / 57,6 V, instelbaar |
| Druppelspanning | 13,8 / 27,6 / 55,2 V, instelbaar |
| Belastinguitgang | 20 A bij 12V en 24V, 1 A bij 48V, met BatteryLife |
| Temperatuurcompensatie | -16 / -32 / -64 mV/°C |
| Communicatiepoort | VE.Direct |
| Beveiligingen | Omgekeerde PV-polariteit, kortsluiting uitgang, overtemperatuur |
| Klemmen | 6 mm² (AWG10) |
| Bedrijfstemperatuur | -30 tot +60 °C, vol vermogen tot 40 °C |
| Beschermklasse | IP43 elektronica, IP22 aansluitgedeelte |
| Afmetingen (h x b x d) | 100 x 131 x 60 mm |
| Gewicht | 0,65 kg |
| Normen | EN/IEC 62109-1, UL 1741, CSA C22.2 no. 107.1-16 |
| Garantie | 5 jaar |
| EAN | 8719076049845 |
