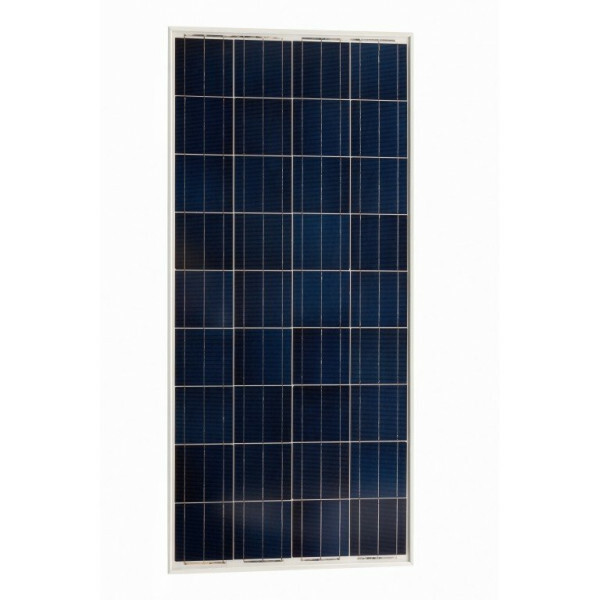

Polykristallijn zonnepaneel voor 24V-systemen, 330 Wp piekvermogen, 37,3 V Vmpp, 8,86 A Impp, 44,72 V Voc, 9,57 A Isc, 72 cellen, systeemspanning tot 1000 V, aluminium frame, gehard glas, bypass-diodes, voorbekabeld met MC4-connectors (PV-ST01).
Bovenstaand zonnepaneel kan vanwege de grootte alleen worden afgehaald in verband met het hoge risico op schade bij verzending.
Toepassingen
Met 72 cellen en 330 Wp is dit het grootste polykristallijne paneel uit de reeks: bedoeld voor 24V-installaties op bedrijfsdaken, loodsen, woonboten en off-grid systemen waar veel vermogen per string nodig is. Voorbekabeld met MC4 voor snelle koppeling.
Opbrengst bij weinig licht en hoge temperatuur
De lage spanning-temperatuurcoëfficiënt van -0,35 %/°C beperkt het spanningsverlies bij hoge celtemperaturen. Dankzij de hoge lichtgevoeligheid over het hele zonnespectrum blijft het paneel ook bij diffuus licht produceren.
Elektrische eigenschappen
- 72 cellen in serie, afgestemd op 24V-systemen
- Maximaal vermogen 330 Wp bij 37,3 V en 8,86 A
- Open klemspanning 44,72 V, kortsluitstroom 9,57 A
- Vermogenstolerantie +/- 3 %
- Maximale systeemspanning 1000 V
Aansluiting en bekabeling
Het paneel is voorbekabeld met MC4-connectors (PV-ST01). De verzegelde, waterdichte aansluitdoos bevat bypass-diodes die het vermogensverlies bij gedeeltelijke beschaduwing beperken. Houd bij de stringspanning rekening met de maximale ingangsspanning van de MPPT-lader.
Constructie
Geanodiseerd aluminium frame voor montage op standaard bevestigingssystemen. Gehard glas met hoge lichtdoorlaat zorgt voor stijfheid en slagvastheid. Het EVA-inkapselsysteem met drielaags achterblad voldoet aan de veiligheidseisen voor werking onder hoogspanning.
Belastbaarheid en omgeving
- Maximale belasting van het oppervlak 200 kg/m²
- Toegestane hagelbelasting 23 m/s, 7,53 g
- Temperatuurbereik -40 °C tot +85 °C
Garantie
- 5 jaar productgarantie op materialen en vakmanschap
- 10 jaar 90 % en 25 jaar 80 % van het vermogen
Direct mee te bestellen
Gerelateerde producten
Documentatie
Contact
Vragen over stringopbouw, MPPT-keuze of montage op je dakvlak? Onze specialisten rekenen je opstelling graag door. Neem contact op met Top Systems.
Specificaties
| Piekvermogen (Pmpp) | 330 Wp |
|---|
| Vermogenstolerantie | +/- 3 % |
|---|
| Max-Power spanning (Vmpp) | 37,3 V |
|---|
| Max-Power stroom (Impp) | 8,86 A |
|---|
| Open klemspanning (Voc) | 44,72 V |
|---|
| Kortsluitstroom (Isc) | 9,57 A |
|---|
| Celtype | Polykristallijn |
|---|
| Aantal cellen in serie | 72 |
|---|
| Maximale systeemspanning | 1000 V |
|---|
| Kabel / connector | 900 mm / MC4 (PV-ST01) |
|---|
| Temperatuurcoëfficiënt Pmpp | -0,45 %/°C |
|---|
| Temperatuurcoëfficiënt Voc | -0,35 %/°C |
|---|
| Temperatuurcoëfficiënt Isc | +0,04 %/°C |
|---|
| Temperatuurbereik | -40 °C tot +85 °C |
|---|
| Max. belasting oppervlak | 200 kg/m² |
|---|
| Toegestane hagelbelasting | 23 m/s, 7,53 g |
|---|
| Frame | Geanodiseerd aluminium |
|---|
| Afmetingen (l x b x h) | 1980 x 1002 x 40 mm |
|---|
| Gewicht | 23 kg |
|---|
| EAN | 8719076058083 |
|---|
| Productgarantie | 5 jaar |
|---|
| Garantie elektrische prestatie | 10 jaar 90 % + 25 jaar 80 % van het vermogen |
|---|
