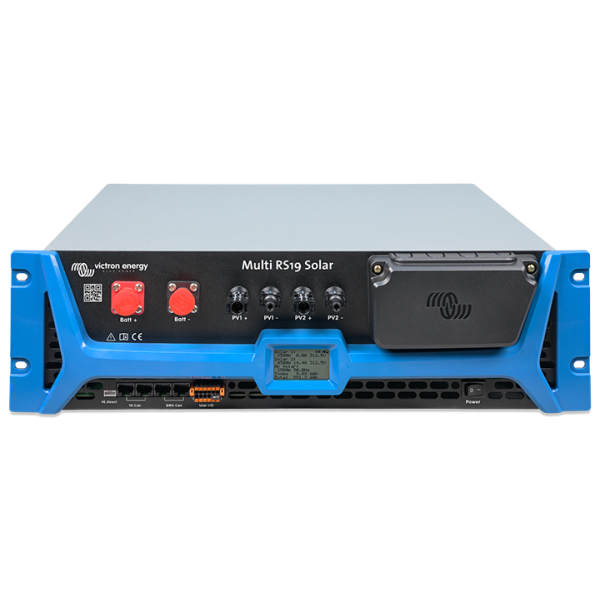

Hybride omvormer/acculader voor 19-inch rack met twee MPPT-trackers, 48 V-accubanken, 230 V zuivere sinus, 4800-5300 W continu bij 25 °C, 9 kW piek, 6 kWp PV, laadstroom 100 A totaal, omschakelautomaat 50 A, twee AC-uitgangen, VE.Can, Bluetooth.
Toepassingen
De 19-inch uitvoering van de hybride omvormer/acculader: past in een standaard accurack, met aansluitingen aan de voorzijde en Surlok DC-klemmen zoals de meeste ESS-accubanken die voeren. Geschikt voor netgekoppelde én zelfvoorzienende installaties.
19-inch rackuitvoering
Een bouwhoogte van 3U in een 19-inch frame, alle aansluitingen aan de voorzijde en Amphenol SurLok Plus DC-klemmen van 120 A. Daarmee bouw je de omvormer/acculader in dezelfde rack als de accubank, wat installatietijd en kabelwerk scheelt.
Twee onafhankelijke MPPT-trackers
Twee trackers van elk 3 kWp, samen 6 kWp PV-vermogen, met een MPPT-bedrijfsspanningsbereik van 65 tot 450 V en een maximale nullastspanning van 450 V per reeks. Elke reeks heeft een eigen positieve en negatieve MC4-aansluiting. De PV-capaciteit is verder uit te breiden met losse PV-laders of met AC-gekoppelde PV-omvormers, waarvan het uitgangsvermogen automatisch wordt geregeld via frequentieverschuiving.
Bedieningsmodi
- Hybride modus: slaat overtollige PV-energie op in de accubank voor 's nachts of piekmomenten.
- Back-upmodus: schakelt over bij een netstroomonderbreking.
- Zelfvoorzienende modus: werkt zonder netaansluiting.
- Aggregaatmodus: minimaliseert draaiuren en vult tekorten aan uit de accubank.
PowerControl en PowerAssist
Stel de maximale net- of aggregaatstroom in; er wordt alleen geladen met wat overblijft, zodat de bron niet overbelast raakt. Bij kortstondige pieken vult de accubank het tekort direct aan en wordt het overtollige vermogen daarna weer gebruikt om te laden.
Vermogen
Het continue uitgangsvermogen bij 25 °C loopt lineair op van 4800 W bij 46 V DC tot 5300 W bij 52 V DC, met 4500 W bij 40 °C en 3000 W bij 65 °C. Piekvermogen 9 kW gedurende 3 seconden en 7 kW gedurende 4 minuten. Rendement 96,5 % bij 1 kW belasting en 94 % bij 5 kW.
Twee AC-uitgangen
AC-out-1 werkt onderbrekingsvrij. AC-out-2 is rechtstreeks met de AC-ingang verbonden en bedoeld voor niet-kritische belastingen; die belasting wordt door PowerControl en PowerAssist meegerekend.
Acculader
Instelbaar laadspanningsbereik van 36 tot 60 V, standaard absorptie 57,6 V en druppellading 55,2 V. Maximaal 88 A uit AC bij 57,6 V DC en 100 A DC gecombineerd uit AC en PV samen. Accutemperatuursensor inbegrepen, accuspanningssensor aanwezig. Werken zonder aangesloten accubank is mogelijk, zodat opslag later kan worden toegevoegd.
Beeldscherm, Bluetooth en VictronConnect
Het ingebouwde beeldscherm toont accu-, omvormer- en PV-parameters. Dezelfde waarden zijn via Bluetooth op te vragen met een smartphone of tablet in de VictronConnect app, inclusief historische gegevens, firmware-updates en instellingen.
Communicatie en I/O
VE.Direct, VE.Can, BMS-Can en Bluetooth. De koppeling met een GX-communicatiecentrum verloopt via VE.Can en geeft toegang tot geavanceerde ESS-functies zoals nulteruglevering en back-upbedrijf, plus bewaking op afstand in het VRM Portal - Victron Energy. Verder twee programmeerbare analoge/digitale poorten, een programmeerbaar relais en een remote aan/uit-ingang.
3-fasenbedrijf
3-fasenbedrijf wordt ondersteund met één eenheid per fase. Parallelschakeling is niet mogelijk. Aarding uitsluitend in TN- en TT-stelsels.
Direct mee te bestellen
Gerelateerde producten
Documentatie
Contact
Wil je weten of dit toestel in jouw rack en bij jouw accubank past, of hoe je de twee PV-trackers het beste indeelt? Onze productspecialisten rekenen de installatie met je door. Neem contact met ons op.
Specificaties
| Nominale accuspanning | 48 V |
| Continu uitgangsvermogen bij 25 °C | 4800 W bij 46 V DC oplopend tot 5300 W bij 52 V DC |
| Continu uitgangsvermogen bij 40 °C | 4500 W |
| Continu uitgangsvermogen bij 65 °C | 3000 W |
| Piekvermogen | 9 kW gedurende 3 seconden, 7 kW gedurende 4 minuten |
| Maximaal PV-omzettingsvermogen | 6 kW totaal, 3 kW per tracker |
| MPPT-bedrijfsspanningsbereik | 65 – 450 V |
| Maximale PV-nullastspanning | 450 V |
| Opstartspanning PV | 120 V |
| Maximale PV-ingangsstroom | 12 A |
| Maximale PV-kortsluitstroom | 16 A |
| Totale maximale laadstroom (AC + PV) | 100 A DC |
| Maximale laadstroom uit AC | 88 A bij 57,6 V DC |
| Omschakelautomaat | 50 A |
| Maximale AC-ingangs- en doorvoerstroom | 50 A |
| Ingangsspanningsbereik DC | 38 – 62 V, minimale opstartspanning 41 V |
| Uitgangsspanning | 230 V AC ± 2 %, 50 Hz ± 0,1 % |
| Maximale continue omvormerstroom | 25 A AC |
| Rendement | 96,5 % bij 1 kW, 94 % bij 5 kW |
| Nullastvermogen | 20 W |
| AC-ingangsspanningsbereik | 187 – 265 V AC, 45 – 65 Hz |
| Laadspanning absorptie / druppel | 57,6 / 55,2 V, instelbaar |
| Programmeerbaar laadspanningsbereik | 36 – 60 V |
| Lege accu uitschakeling / herstart | 37,2 V / 43,6 V, instelbaar |
| Uitvoerstroom kortsluiting | 45 A |
| Overstroombeveiliging AC-uitgang | 30 A |
| Aardlek uitschakelniveau | 30 mA |
| Hulpuitgang AC-out-2 | Ja |
| Accutemperatuursensor | Inbegrepen |
| Accuspanningssensor | Ja |
| Datacommunicatiepoorten | VE.Direct, VE.Can, BMS-Can en Bluetooth |
| Programmeerbare in-/uitgangspoorten | Ja, 2x |
| Programmeerbaar relais | Ja, 4 A tot 35 V DC en 1 A tot 70 V DC |
| Remote aan/uit | Ja |
| 3-fasenbedrijf | Ja, één eenheid per fase; parallelschakeling niet ondersteund |
| Bedrijfstemperatuur | -40 tot +65 °C, ventilatorondersteunde koeling |
| Maximale vochtigheid | 95 %, niet-condenserend |
| Maximale hoogte | 2000 m |
| Systeem voor aarding | Uitsluitend TN en TT |
| Materiaal behuizing | Zwart staal |
| Beschermingsgraad | IP20, beschermingsklasse I |
| Accu-aansluiting | Amphenol SurLok Plus 5,7 mm, 120 A |
| PV-aansluiting | 2 reeksen, elk met positieve en negatieve MC4 |
| 230 V AC-aansluiting | Veerkooi 10 mm² massief, 6 mm² gevlochten |
| Afmetingen (h x b x d) | 133 x 483 x 430 mm |
| Gewicht | 12,2 kg |
| Normen veiligheid | EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2, IEC 62040, IEC 62477 |
