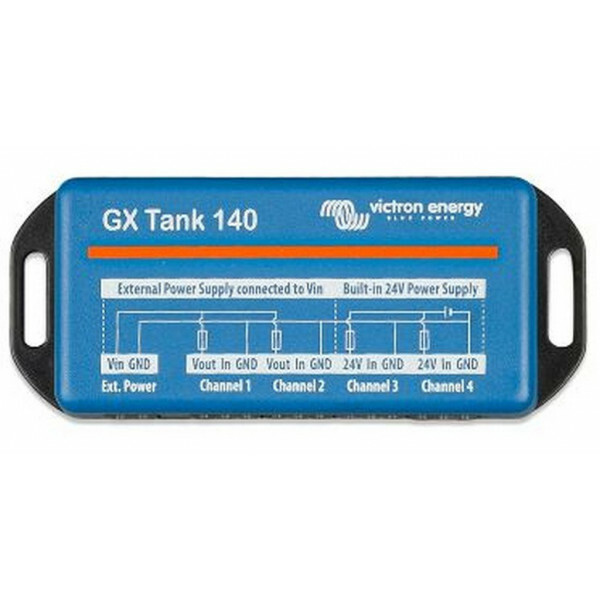

Victron GX Tank 140

Tanksensoradapter waarmee tot vier tankniveausensoren op een GX-apparaat worden aangesloten. Geschikt voor sensoren met een stroomuitgang van 4 tot 20 mA of een spanningsuitgang van 0 tot 10 V, en voor een combinatie van beide. De aansluiting op het GX-apparaat verloopt via USB; daarmee wordt de adapter ook gevoed.

Toepassingen

Tankniveaus zijn het onderdeel dat op afstand vrijwel altijd ontbreekt: u ziet de accu's, de zon en het net, maar niet hoeveel diesel of water er nog in zit. Deze adapter haalt vier tanks in één keer het systeem in, lokaal op het scherm én op VRM. Voor jachten, campers en aggregaatlocaties betekent dat: nooit meer voor niets langsrijden om een peil af te lezen.

• Marine: brandstof-, water- en vuilwatertanks op één GX-apparaat


• Campers en professionele voertuigen


• Aggregaat- en noodstroomlocaties met dagtank


• Industriële toepassingen met 4-20 mA-sensoren als standaard


• Bewaking op afstand van tankniveaus via het VRM-portaal

Sensoraansluitingen

• Vier kanalen voor sensoren met 4-20 mA of 0-10 V uitgang, ook gemengd


• Kanaal 1 en 2: gezekerde voeding vanaf de Vin-aansluiting voor sensorbekrachtiging


• Kanaal 3 en 4: geïntegreerde 24 V-voeding vanuit de USB-interface, geen externe voeding nodig


• Sensoren met een weerstandsuitgang kunnen niet worden aangesloten

Instellen en uitlezen

• Boven- en ondergrens instelbaar, zodat ook sensoren die maar een deel van de schaal gebruiken (bijvoorbeeld 0 tot 5 V) bruikbaar zijn


• Middelingsfilter instelbaar van 1 tot 60 seconden om klotsende vloeistof te dempen


• Volledige integratie in het GX-apparaat voor configuratie, bewaking en aansturing van een tankpomp via relais


• Tankniveaus lokaal zichtbaar en op afstand via het VRM-portaal

Foutdetectie

Defecte sensoren en bedradingsproblemen worden gedetecteerd: bij waarden buiten het bereik (spanning boven 10 V, stroom onder 4 mA of boven 20 mA) volgt een alarm. Let op dat de interne zelfherstellende zekering bij aanspreken een reststroom laat lopen die het apparaat niet als fout herkent — controleer bij twijfel de bedrading op kortsluiting.

Marine-integratie

In marinetoepassingen kan het GX-apparaat de tankniveaus doorzetten op het NMEA 2000-netwerk, zodat ze op een MFD of ander scherm zichtbaar worden.

Direct mee te bestellen

• Victron Cerbo GX MK2 (BPP900451100) — het GX-apparaat waarop deze adapter wordt aangesloten. Categorie Bedieningspanelen.

Gerelateerde producten

• Victron Temperatuursensor Quattro, MultiPlus & Venus GX (ASS000001000) — temperatuurmeting toevoegen aan hetzelfde systeem


• Victron AC current sensor (CSE000100000) — externe AC-stroommeting in dezelfde installatie

Documentatie

Victron Energy publiceert voor dit artikel een Nederlandstalige handleiding.

• GX Tank 140 handleiding (NL, HTML5)


• GX Tank 140 handleiding (NL, PDF)


• Victron productpagina GX Tank 140 (EN)


• Handleiding via onze productpagina (PDF)

Contact

Welke tanksensoren passen bij uw installatie, en hoeveel kanalen heeft u werkelijk nodig? Onze specialisten rekenen het met u door en leveren de complete meetoplossing. Neem contact met ons op.
