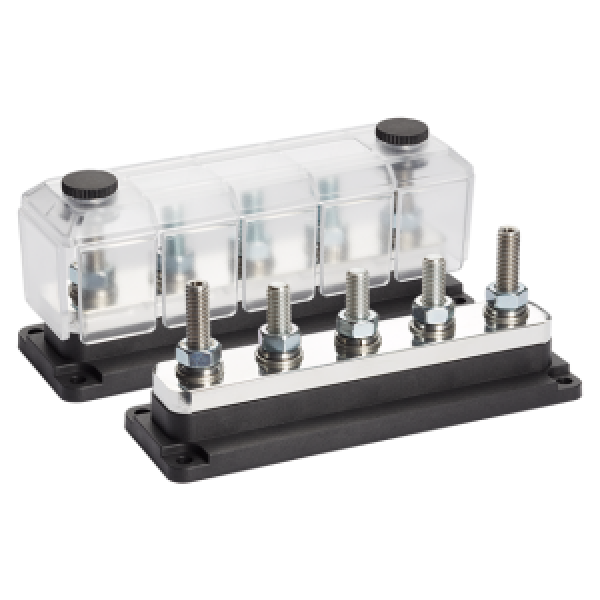

DC Modular 5x M10 busbar

De DC Modular hogestroomrails verdelen hoge gelijkstromen over meerdere aangesloten kabels of over andere modules uit dezelfde reeks. Deze uitvoering heeft vijf M10-aansluitbouten op een basisplaat van vertind koper met hoge zuiverheid, is geschikt voor 600 A bij maximaal 60 V en wordt geleverd met een doorzichtige afdekkap.

Toepassingen

Vijf zware aansluitpunten op één rail is voor de meeste complete installaties precies genoeg: accubank, omvormer/lader, laadregelaar, boegschroef en verbruikersgroep krijgen elk hun eigen M10-bout. Alles op één strip, onder één kap, en later uitbreidbaar met een verbindingsplaat naar de volgende module.

• Beroepsvaart en grotere jachten met een uitgebreide DC-hoofdverdeling


• ESS- en off-grid installaties met meerdere omvormer/laders


• Elektrische aandrijving en zwaar werkmaterieel


• Schakelkasten waarin veel zware kabels op één punt samenkomen

Opbouw en materialen

• Basisplaat van vertind koper met hoge zuiverheid voor een lage overgangsweerstand


• Bouten, ringen en moeren van roestvast staal voor optimale corrosiebestendigheid


• Vezelversterkte kunststof voet, bestand tegen hoge temperaturen en chemicaliën


• Doorzichtige afdekkap met uitbreekbare zijkanten voor kabelinvoer vanuit elke richting

Rasteropzet en koppelen

Alle DC Modular producten hebben op een raster afgestemde basisafmetingen en dezelfde aansluithoogte. Daardoor koppelt u meerdere rails en klemmen met verbindingsplaten tot één doorlopende verdeling, zonder pasmaatwerk en zonder losse doorverbindingskabels. Deze rail heeft rastermaat 1 x 3 en is daarmee de langste uit de reeks.

Slimme klemopzet

Het klemontwerp maakt het mogelijk twee kabelschoenen gespiegeld op dezelfde bout te monteren. De afdekkap wordt aan de bovenzijde vergrendeld, zodat de aansluitingen achteraf bereikbaar blijven zonder de module los te nemen. De duimschroeven van de kap alleen handvast aandraaien.

Montage en aanhaalmoment

Monteer in deze volgorde: kabelschoenen, vlakke ring, veerring, moer. Plaats nooit een ring tussen busbar en kabelschoen, tussen twee kabelschoenen op dezelfde bout, tussen busbar en verbindingsplaat of tussen kabelschoen en verbindingsplaat. Aanhaalmoment 22 N·m voor M10. Zorg voor voldoende trekontlasting op alle kabels.

Bedradingsvolgorde

Juist bij vijf aansluitpunten telt de volgorde. Volg de top-down-methode: plaats de zwaarste belasting zo dicht mogelijk bij de hoofdtoevoer, bij voorkeur op dezelfde bout, en de lichtere belastingen op de verder gelegen bouten. Dat beperkt de verliezen over de lengte van de rail.

Documentatie

• Productinformatie DC Modular bij TBS Electronics, met brochure (EN)

De installatiehandleiding van de DC Modular reeks is meertalig, inclusief Nederlands, en beschrijft de specificaties, de montagevolgorde, de aanhaalmomenten, de boormal en de bedradingsvolgorde. Zie onze eigen productpagina voor dat document; de brochure van de fabrikant is Engelstalig.

Contact

Bouwt u een DC Modular verdeling op en wilt u de juiste combinatie van rails, klemmen en verbindingsplaten? Onze specialisten stellen het graag met u samen. Neem contact met ons op.
