Victron busbar voor 5 modulaire MEGA-zekeringhouders

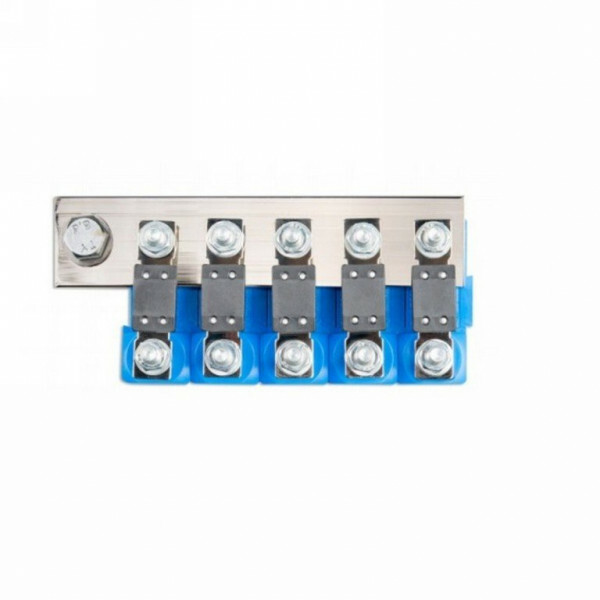

Deze koperen rail van Victron Energy koppelt vijf modulaire MEGA-zekeringhouders (CIP100200100) tot één blok. De rail voedt alle vijf posities vanaf één M10-ingang en is geschikt voor een ingangsstroom tot 500 A. De zekeringhouders zelf en de MEGA-zekeringen worden niet meegeleverd.

Toepassingen

Vijf gezekerde afgaande kringen betekent normaal vijf keer dezelfde kabel vanaf hetzelfde punt trekken. Met deze rail voedt u alle houders vanaf één ingang: minder kabelwerk, minder verbindingen en een gelijke overgangsweerstand op elke positie. Het geheel wordt bovendien een compact, serviceerbaar blok in plaats van vijf losse onderdelen.

• DC-verdeelkasten in off-grid en accugebonden zonnestroominstallaties


• Jachten en beroepsvaart met meerdere gezekerde afgaande groepen


• Bedrijfsvoertuigen en werkmaterieel


• Installaties waarin meerdere verbruikers of laadbronnen elk een eigen zekering nodig hebben

Modulair via zwaluwstaart

De modulaire MEGA-zekeringhouders zijn voorzien van een zwaluwstaartverbinding, waarmee ze onderling in elkaar klikken. Deze rail legt daar de elektrische verbinding overheen, zodat het samengestelde blok mechanisch én elektrisch één geheel vormt.

Uitvoering

• Vijf posities


• Eén M10-ingang


• Ingangsstroom tot 500 A


• Koper 40 x 5 mm

Keuzehulp

Heeft u zes posities nodig of een hogere ingangsstroom, dan is de 6-positie-uitvoering met twee M10-ingangen en 1500 A de juiste keuze. Victron adviseert die uitvoering specifiek voor het parallel schakelen van meerdere zware Multi's of Quattro's.

Documentatie

• Datasheet modulaire MEGA-zekeringhouder en high current busbar (EN, PDF)


• Verklaring van overeenstemming – busbars (PDF)


• ISO 9001-certificaat Victron Energy (PDF)


• Overzicht DC-verdeelsystemen en zekeringen (EN)

Victron Energy publiceert voor dit artikel geen handleiding, geen maatvoeringstekening en geen Nederlandstalige documentatie; de datasheet en de certificaten zijn Engelstalig.

Contact

Weet u niet zeker hoeveel posities u nodig heeft of welke MEGA-zekeringen bij uw kringen horen? Onze specialisten helpen u met de opbouw van de verdeling. Neem contact met ons op.
