Toepassingen

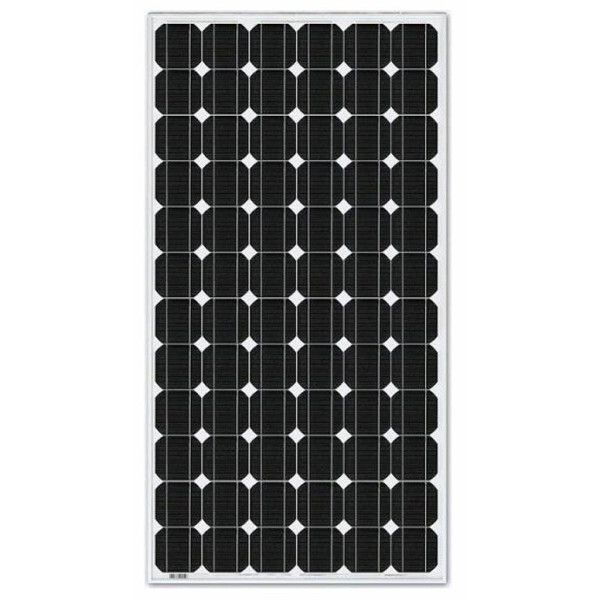

Het kleinste paneel uit de reeks, bedoeld voor onderhoudsladen en lichte 12V-toepassingen: start- en serviceaccu's in boten, campers en keten, of voeding van camera's, sensoren en hekwachters op locaties zonder netaansluiting.

Opbrengst bij weinig licht en hoge temperatuur

Monokristallijne cellen met een lage spanning-temperatuurcoëfficiënt van -0,35 %/°C, waardoor het spanningsverlies bij hoge celtemperaturen beperkt blijft. De hoge lichtgevoeligheid over het volledige zonnespectrum zorgt ook bij bewolking voor opbrengst.

Elektrische eigenschappen

• 36 cellen in serie, MPP-spanning 21,3 V: te gebruiken met een MPPT-lader op 12V-systemen


• Maximaal vermogen 20 Wp bij 21,3 V en 0,95 A


• Open klemspanning 24,7 V, kortsluitstroom 1,99 A


• Vermogenstolerantie +/- 3 %


• Maximale systeemspanning 1000 V, maximale seriezekering 10 A

Aansluiting

De verzegelde, waterdichte aansluitdoos van het type PV-LH0802 bevat een bypass-diode die het vermogensverlies bij gedeeltelijke beschaduwing beperkt.

Constructie

Geanodiseerd aluminium frame voor montage op standaard bevestigingssystemen of montagehoeken. Gehard glas met hoge lichtdoorlaat zorgt voor stijfheid en slagvastheid. Het EVA-inkapselsysteem met drielaags achterblad voldoet aan de veiligheidseisen voor werking onder hoogspanning.

Belastbaarheid en omgeving

• Maximale belasting van het oppervlak 200 kg/m²


• Toegestane hagelbelasting 23 m/s, 7,53 g


• Temperatuurbereik -40 °C tot +85 °C

Garantie

• 5 jaar productgarantie op materialen en vakmanschap


• 10 jaar 90 % en 25 jaar 80 % van het vermogen

Direct mee te bestellen

• Victron SmartSolar MPPT 75/10 (12/24V) (SCC075010060R) – Omvormers zonnepanelen


• TopSolar kabel 4mm² 10 m MC4 male/female (KABSOL000430) – Accessoires zonnepanelen


• TopSolar kabel 4mm² 5 m MC4 male/female (KABSOL000405) – Accessoires zonnepanelen


• Staubli MC4 connectorset (male en female) (SOLAR0095486) – Accessoires zonnepanelen


• Solara dakdoorvoer DD1/W (SOLAR0095480) – Accessoires zonnepanelen


• Sikaflex 552 AT constructielijm wit, 300 ml (SOLAR0092525) – Accessoires zonnepanelen


• Sika aktivator-205 transparant, 30 ml (SOLAR0092533) – Accessoires zonnepanelen

Gerelateerde producten

• Victron zonnepaneel 40Wp-12V Mono (SPM040401200)


• Victron zonnepaneel 30Wp-12V Mono (SPM040303603)

Documentatie

• Datasheet BlueSolar Monocrystalline Panels - current models (EN)


• Installatiehandleiding BlueSolar Panels (NL/EN/FR/DE/ES/SE)


• EU-conformiteitsverklaring fotovoltaïsche modules (EN)


• ISO 9001-certificaat Victron Energy (EN)

Contact

Twijfel je over de paneelkeuze, de MPPT-combinatie of de bekabeling van je opstelling? Onze specialisten helpen je graag verder. Neem contact op met Top Systems.
