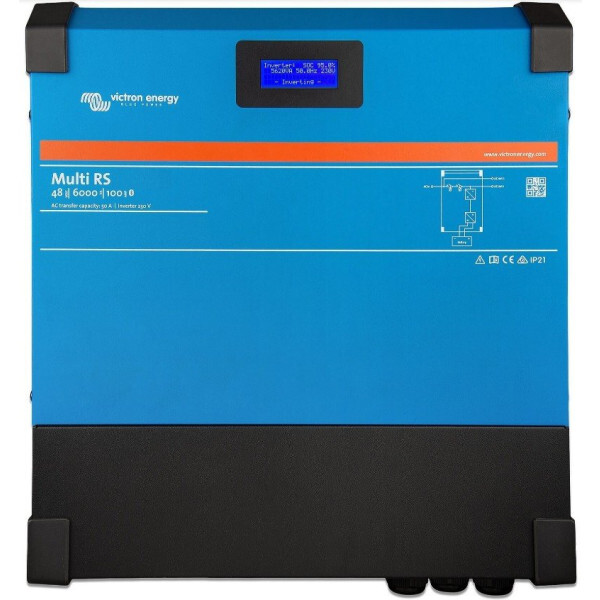

Hoogfrequente omvormer/acculader voor 48 V-accubanken, 230 V zuivere sinus, 4600-5200 W continu bij 25 °C, 9 kW piek, laadstroom 88 A, omschakelautomaat 50 A, twee AC-uitgangen, PowerControl, PowerAssist, VE.Can, VE.Direct, Bluetooth en IP21.
Toepassingen
Voor noodstroom, zelfvoorzienende installaties en hybride systemen waarin je zelf de PV-oplossing wilt kiezen. Hoogfrequente techniek levert 6 kVA uit een toestel van ruim elf kilo, met een hoog rendement, laag stand-byverbruik en een zeer stille werking.
Bedieningsmodi
- Back-upmodus: schakelt over op de accubank tijdens een netstroomonderbreking.
- Zelfvoorzienende modus: werkt zonder netaansluiting.
- Aggregaatmodus: stuurt het aggregaat aan om draaiuren te minimaliseren en vult tekorten aan uit de accubank.
Zonder geïntegreerde MPPT
Deze uitvoering heeft geen ingebouwde zonnelaadregelaar. PV-capaciteit voeg je toe met losse MPPT-laadregelaars op de DC-zijde, of met PV-omvormers op de AC-uitgang; het uitgangsvermogen daarvan wordt automatisch geregeld via de geïntegreerde frequentieverschuiving.
PowerControl en PowerAssist
Stel de maximale net- of aggregaatstroom in; er wordt alleen geladen met wat overblijft, zodat de bron niet overbelast raakt. Bij kortstondige pieken vult de accubank het tekort direct aan en wordt het overtollige vermogen daarna weer gebruikt om te laden.
Vermogen
Het continue uitgangsvermogen bij 25 °C loopt lineair op van 4600 W bij 46 V DC tot 5200 W bij 52 V DC, met 4500 W bij 40 °C en 3000 W bij 65 °C. Het piekvermogen bedraagt 9 kW gedurende 3 seconden en 7 kW gedurende 4 minuten. Rendement 96,5 % bij 1 kW belasting en 94 % bij 5 kW.
Twee AC-uitgangen
AC-out-1 werkt onderbrekingsvrij. AC-out-2 is rechtstreeks met de AC-ingang verbonden en bedoeld voor niet-kritische belastingen, zoals een elektrische boiler; die belasting wordt door PowerControl en PowerAssist meegerekend.
Acculader
Instelbaar laadspanningsbereik van 36 tot 60 V, standaard absorptie 57,6 V en druppellading 55,2 V. Maximale laadstroom uit AC 88 A bij 57,6 V DC. Accutemperatuursensor inbegrepen, accuspanningssensor aanwezig. Lege-accu-uitschakeling op 37,2 V en herstart op 43,6 V, beide instelbaar.
Beeldscherm, Bluetooth en VictronConnect
Het ingebouwde beeldscherm toont accu- en omvormerparameters. Dezelfde waarden zijn via Bluetooth op te vragen met een smartphone of tablet in de VictronConnect app, waarmee ook instellingen worden gewijzigd en firmware wordt bijgewerkt.
Communicatie en I/O
VE.Can voor koppeling met een GX-communicatiecentrum, energiemeter, datalogging en firmware-updates op afstand; VE.Direct voor een GlobalLink 520. Verder twee programmeerbare analoge/digitale poorten, een programmeerbaar relais, aansluitingen voor temperatuur- en spanningssensor en een remote aan/uit-ingang. Via een GX-apparaat is het systeem te volgen in het VRM Portal - Victron Energy.
3-fasenbedrijf
3-fasenbedrijf wordt ondersteund met één eenheid per fase. Parallelschakeling is niet mogelijk. Aarding uitsluitend in TN- en TT-stelsels.
Direct mee te bestellen
- Accukabel rood 70mm² per meter, KABRD0107000 – naar het artikel | categorie Accukabels
- Accukabel zwart 70mm² per meter, KABZW0107000 – naar het artikel | categorie Accukabels
- Accukabel verloop rood 70mm² 150cm M8-M8, KABRD70150M8 – naar het artikel | categorie Accukabels
- Accukabel verloop zwart 70mm² 150cm M8-M8, KABZW70150M8 – naar het artikel | categorie Accukabels
- Perskabeloog 70mm² > M8, PSKABOG00071 – naar het artikel | categorie Perskabelogen
- Isolatiekap 35/50/70mm² dubbel rood, ISKP600N4 – naar het artikel | categorie Isolatiekappen
- Isolatiekap 35/50/70mm² dubbel zwart, ISKP600N41 – naar het artikel | categorie Isolatiekappen
- Krimpkous rood 50cm voor 35/50/70mm accukabel, KRKR01191955 – naar het artikel | categorie Krimpkousen
- Krimpkous zwart 50cm voor 35/50/70mm accukabel, KRKZ01191955 – naar het artikel | categorie Krimpkousen
- Mega zekeringhouder M8 35-300A, ZEKHD0000800 – naar het artikel | categorie Zekeringhouders
- LittelFuse zekering 200A MEGA 70V-SF51, ZEKLFM070200 – naar het artikel | categorie Zekeringen
- Victron SmartShunt 500A/50mV, SHU050150050 – naar het artikel | categorie Accumonitors
- Victron Cerbo GX MK2, BPP900450110 – naar het artikel
- Cerbo GX Touch 50, BPP900455050 – naar het artikel
- Victron Ekrano GX, BPP900480100 – naar het artikel
Gerelateerde producten
Documentatie
Contact
Twijfel je over de zekeringmaat, de kabeldoorsnede of de combinatie met een losse MPPT-laadregelaar? Onze productspecialisten rekenen je installatie door en leveren uit voorraad. Neem contact met ons op.
Specificaties
| Nominale accuspanning | 48 V |
| Continu uitgangsvermogen bij 25 °C | 4600 W bij 46 V DC oplopend tot 5200 W bij 52 V DC |
| Continu uitgangsvermogen bij 40 °C | 4500 W |
| Continu uitgangsvermogen bij 65 °C | 3000 W |
| Piekvermogen | 9 kW gedurende 3 seconden, 7 kW gedurende 4 minuten |
| Maximale laadstroom uit AC | 88 A bij 57,6 V DC |
| Omschakelautomaat | 50 A |
| Maximale AC-ingangs- en doorvoerstroom | 50 A |
| Ingangsspanningsbereik DC | 38 – 62 V, minimale opstartspanning 41 V |
| Uitgangsspanning | 230 V AC ± 2 %, 50 Hz ± 0,1 % |
| Maximale continue omvormerstroom | 25 A AC |
| Rendement | 96,5 % bij 1 kW, 94 % bij 5 kW |
| Nullastvermogen | 20 W |
| AC-ingangsspanningsbereik | 187 – 265 V AC, 45 – 65 Hz |
| Laadspanning absorptie / druppel | 57,6 / 55,2 V, instelbaar |
| Programmeerbaar laadspanningsbereik | 36 – 60 V |
| Lege accu uitschakeling / herstart | 37,2 V / 43,6 V, instelbaar |
| Uitvoerstroom kortsluiting | 45 A |
| Overstroombeveiliging AC-uitgang | 30 A |
| Hulpuitgang AC-out-2 | Ja |
| Accutemperatuursensor | Inbegrepen |
| Accuspanningssensor | Ja |
| Datacommunicatiepoorten | VE.Direct, VE.Can en Bluetooth |
| Programmeerbare in-/uitgangspoorten | Ja, 2x |
| Programmeerbaar relais | Ja, 4 A tot 35 V DC en 1 A tot 70 V DC |
| Remote aan/uit | Ja |
| 3-fasenbedrijf | Ja, één eenheid per fase; parallelschakeling niet ondersteund |
| Bedrijfstemperatuur | -40 tot +65 °C, ventilatorondersteunde koeling |
| Maximale vochtigheid | 95 %, niet-condenserend |
| Maximale hoogte | 2000 m |
| Systeem voor aarding | Uitsluitend TN en TT |
| Materiaal behuizing | Staal |
| Beschermingsgraad | IP21, beschermingsklasse I |
| Accu-aansluiting | M8-bouten |
| 230 V AC-aansluiting | Schroefklemmen 10 mm² |
| Afmetingen (h x b x d) | 462 x 425 x 127 mm |
| Gewicht | 11,2 kg |
| Normen veiligheid | EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2, IEC 62040, IEC 62477 |
