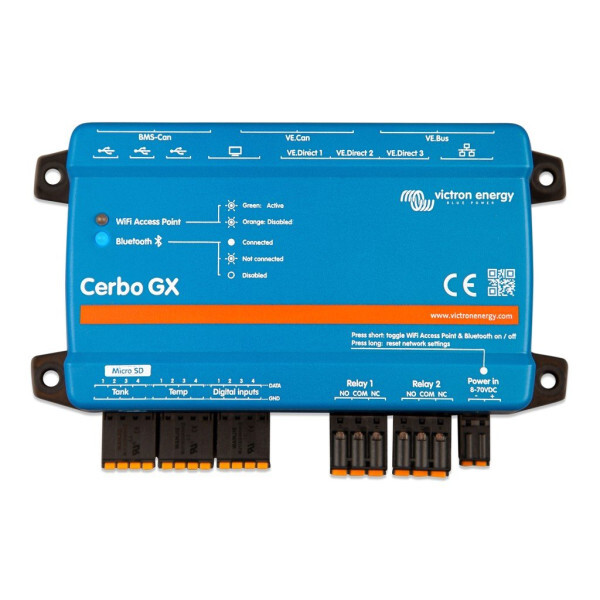

Victron Cerbo GX MK2

De Cerbo GX MK2 is het meest toegepaste GX-apparaat van Victron Energy en vormt het communicatiecentrum van de installatie. Alle systeemcomponenten — omvormer/laders, MPPT-laadregelaars, accu's, shunts en ondersteunde apparatuur van derden — worden erop aangesloten en zijn te bewaken en aan te sturen via het VRM-portaal, een los verkrijgbaar GX Touch-scherm, een MFD of de VictronConnect-app. De MK2 is de tweede hardwaregeneratie met twee volwaardige VE.Can-poorten, drie volledig functionele USB-poorten en pulstelling op de digitale ingangen.

Toepassingen

Van een enkele MultiPlus in een camper tot een meerfasige ESS-installatie met managed lithium: dit is het apparaat dat alles laat samenwerken en dat u vanaf iedere locatie inzicht en controle geeft. De extra geïsoleerde VE.Can-poort maakt combinaties mogelijk die op de vorige generatie schuurden — bijvoorbeeld een Lynx Smart BMS én RV-C in één systeem. Voor installateurs betekent dat minder compromissen bij het uitwerken van een systeemontwerp.

• ESS en thuisbatterij: geplande lading, peak shaving en zonneprognoses via VRM


• Off-grid en back-up: automatische aggregaatstart/stop met stille periodes


• Marine: MFD-integratie, Signal K en NMEA 2000


• Camper, bedrijfsvoertuig en hulpverleningsvoertuig, inclusief RV-C


• Hybride aggregaten en beheer op afstand van grote aantallen systemen

Verschillen met de eerste generatie Cerbo GX

• Twee volwaardige CAN-bus poorten (VE.Can 1 en VE.Can 2) in plaats van één VE.Can en één BMS-Can


• VE.Can 1 is geïsoleerd; op de vorige generatie was geen enkele CAN-poort geïsoleerd


• Alle drie de USB-poorten zijn volledig functioneel; de GX Touch kan op elke poort worden aangesloten


• De digitale ingangen kunnen pulsen tellen


• De RJ45-sockets zijn 180 graden gedraaid, waardoor kabels eenvoudiger uit te nemen zijn

Aansluitingen en interfaces

• 3x VE.Direct (altijd geïsoleerd), tot 15 VE.Direct-apparaten in totaal


• VE.Bus via twee parallel geschakelde RJ45-sockets (geïsoleerd)


• VE.Can 1 geïsoleerd en VE.Can 2 niet-geïsoleerd


• Ethernet 10/100 RJ45, geïsoleerd met uitzondering van de shield


• WiFi met accesspoint en Bluetooth


• 3x USB-host en een microSD-kaartsleuf


• 2x relais NO/NC


• 4 resistieve tankniveau-ingangen, 4 temperatuuringangen, 4 digitale ingangen

Tanksenders en temperatuursensoren worden niet meegeleverd. Relais 1 is programmeerbaar als alarmrelais, aggregaatstart/stop, tankpomp, temperatuurgestuurd relais of handbediening; relais 2 als temperatuurgestuurd relais of handbediening.

Bewaking en aansturing

Accustatus, verbruik, PV-opbrengst, aggregaat- en netvermogen, tankniveaus en temperaturen in één overzicht. Stel de walstroomlimiet in, start of stop aggregaten automatisch of pas willekeurige instellingen aan. Alarmen en meldingen zijn volledig configureerbaar.

Via de Remote Console op VRM bedient u het apparaat op afstand alsof u ervoor staat — ook over het lokale netwerk of via het ingebouwde WiFi-accesspoint. Zonder internetverbinding blijft data lokaal gelogd; met een microSD-kaart of USB-stick kan meer worden opgeslagen en later naar VRM geüpload.

Integraties

• VRM-portaal met widgets voor iOS en Android, aangepaste datavensters en alarmen


• Marine MFD-app en NMEA 2000-integratie


• RV-C in en uit voor campers en bedrijfsvoertuigen


• Node-RED-automatisering via Venus OS Large


• Diepe integratie met ondersteunde lithiumaccu's van derden


• Modbus-TCP en MQTT voor koppeling met externe systemen

Montage en display

Het apparaat wordt op een wand gemonteerd of op een 35 mm DIN-rail met de afzonderlijk verkrijgbare DIN35 adapter small. Alle poorten zijn goed bereikbaar. Het bijbehorende GX Touch-scherm is los verkrijgbaar, wordt met één kabel aangesloten en bovenop een paneel of dashboard geschroefd — een uitsparing zagen is niet nodig. Ook een flush-uitvoering van het scherm is leverbaar.

Documentatie

• Handleiding Cerbo GX (NL, HTML5)


• Handleiding Cerbo GX (EN, HTML5)


• Handleiding Cerbo GX (EN, PDF)


• Datasheet Cerbo GX & GX Touch (EN, PDF)


• Maatvoeringstekening (PDF)


• Maatvoering 3D (PDF)


• 3D-model (STEP)


• EU-verklaring van overeenstemming – GX-apparaten (PDF)


• Certificaat IEC 62368-1 (PDF)


• Certificaat ECE R10-6 automotive (PDF)


• ISO 9001-certificaat Victron Energy (PDF)


• Victron GX-productrange – Venus OS documentatie (EN)

De handleiding is Nederlandstalig beschikbaar; de datasheet en de certificaten publiceert Victron Energy uitsluitend in het Engels.

Video's

• Cerbo GX – Introduction (Victron Energy, EN)


• Unboxing the new Cerbo GX & GX Touch 50 screen (Victron Energy, EN)


• Did You Know – Add a GPS receiver & create geofence alarms (Victron Energy, EN)


• Did You Know – Changing the logo on a GX device (Victron Energy, EN)

Contact

Twijfelt u over de keuze tussen de Cerbo GX MK2 en een ander GX-apparaat, of wilt u de systeemopbouw laten doorrekenen voor ESS, marine of off-grid? Onze specialisten denken graag met u mee over configuratie, bekabeling en montage. Neem contact met ons op.
