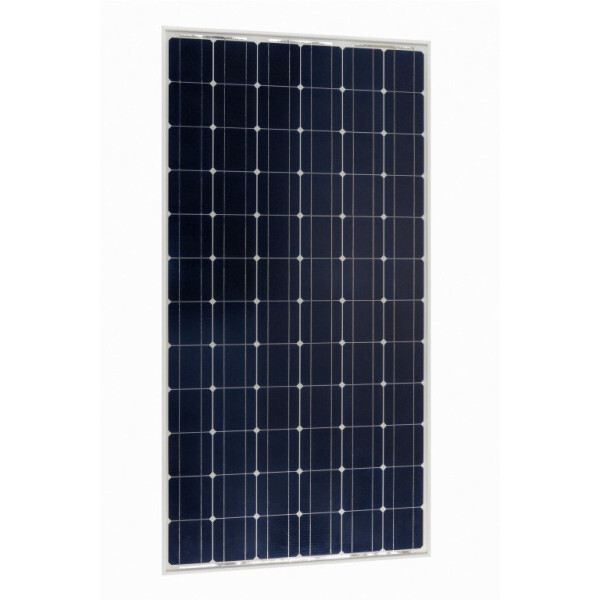

Victron zonnepaneel 235Wp Mono

Geschikt voor 24V-installaties op jachten, campers, chalets en off-grid opstellingen waar per vierkante meter zoveel mogelijk opbrengst nodig is. Het compacte formaat past op daken waar een volwaardige module niet meer kwijt kan, ook bij diffuus licht.

Hoog rendement op een klein oppervlak

235 Wp uit 1,19 m² komt neer op een modulerendement van 19,78%. De 72 in serie geschakelde monokristallijne cellen leveren 41,4 V bij 5,68 A op het maximumvermogenspunt, met een nullastspanning van 49,6 V. De lage temperatuurcoëfficiënt van -0,45%/°C op het MPP houdt de opbrengst ook bij hoge celtemperaturen op peil.

Opbouw en materialen

• Monokristallijne cellen in een geanodiseerd aluminium frame


• Belastbaar tot 200 kg/m² oppervlaktebelasting


• Hagelbestendig tot 23 m/s met een korrel van 7,53 g


• Bedrijfstemperatuur -40 °C tot +85 °C


• Maximale systeemspanning 1000 V

Aansluiten op een MPPT-laadregelaar

Het paneel is voorbedraad met 900 mm kabel en MC4-connectoren, zodat het zonder extra montagewerk in serie of parallel te schakelen is. Met een nullastspanning van 49,6 V past één paneel binnen het spanningsbereik van een 100 V-laadregelaar; houd bij serieschakeling of lage omgevingstemperaturen rekening met de oplopende Voc en kies dan een 150 V- of 250 V-model.

Montage

Op een vlak dak of een montageframe wordt het paneel met beugels op het aluminium frame vastgezet. Op een gladde of licht gebogen ondergrond zoals een jacht- of camperdak gaat het doorgaans met montagehoeken en constructielijm; laat daarbij ruimte onder de module vrij voor ventilatie. In verband met het hoge risico op transportschade wordt dit paneel alleen afgehaald geleverd.

Garantie

5 jaar productgarantie. Daarnaast garandeert Victron Energy 90% van het opgegeven vermogen na 10 jaar en 80% na 25 jaar.

Direct mee te bestellen

• Victron SmartSolar MPPT 100/20 (12/24/48V) – SCC110020160R


• TopSolar kabel 4mm² 5m MC4 male/female – KABSOL000405


• TopSolar kabel 4mm² 10m MC4 male/female – KABSOL000430


• Staubli MC4 connector set – SOLAR0095486


• Solara solar montage hoeken alu (4) – SOLAR0095484


• Solara solar montage hoeken HSE/W (wit 4st) – SOLAR0095475


• Solara solar montage spoiler HSE/Z (zwart 4st) – SOLAR0095552


• Solara dakdoorvoer DD1/W – SOLAR0095480


• Solara dakdoorvoer DD2/W – SOLAR0095481


• Solara dakdoorvoer DD2/S – SOLAR0095510


• Blubase Set C – montageset Blank – SOLMON000210


• Blubase Set D – uitbreidingsset Blank – SOLMON000211


• Sikaflex 552 AT constructielijm wit, 300ml – SOLAR0092525


• Sika aktivator-205 transparant, 30ml – SOLAR0092533

Het volledige aanbod staat in de categorieën Accessoires zonnepanelen en Omvormers zonnepanelen.

Documentatie

• Datasheet BlueSolar Monocrystalline Panels (current models) – Engelstalig


• Installatiehandleiding BlueSolar Panels – Nederlands- en Engelstalig


• Conformiteitsverklaring fotovoltaïsche modules – Engelstalig


• ISO 9001-certificaat – Engelstalig

Contact

Twijfelt u over het aantal panelen, de serie- of parallelschakeling of de bijpassende laadregelaar? Onze specialisten rekenen uw installatie graag met u door en denken mee over montage en kabeltrace. Neem contact met ons op.
