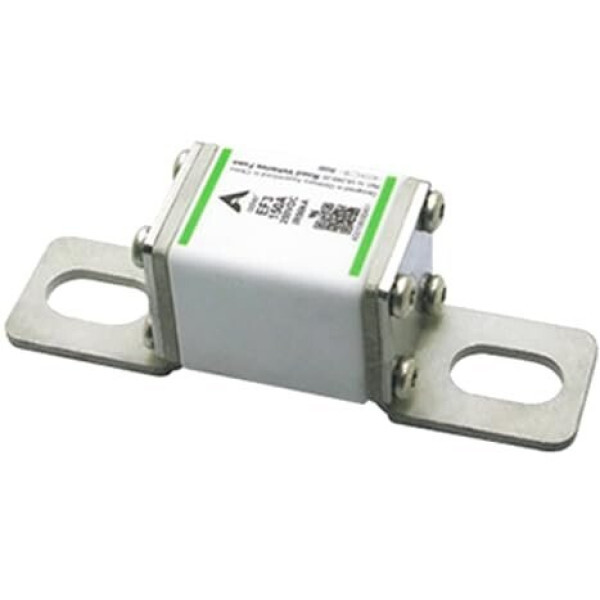

Smeltzekering voor de accukabel van lithium accusystemen, ESS en EV-toepassingen, nominale stroom 200 A, nominale spanning 200 Vdc, afschakelvermogen 50 kA, overbelasting vanaf 410 % In, I²t 8.500 A²s, M8-boutaansluiting, UL 248-20, ISO 8820-8
Beveiliging van de hoofdkabel van een lithium accubank naar een omvormer/lader of DC-verdeling in 12, 24 en 48 V-installaties. Een veelgebruikte waarde in thuisbatterijen, off-grid systemen en op jachten. De zekering onderbreekt kortsluitstromen tot 50 kA en is gebouwd voor de hoge stromen en snelle stroomwisselingen van LiFePO4-accu's en EV-toepassingen.
Geschikte accuspanningen
Nominale spanning 200 Vdc. Daarmee is de zekering bruikbaar in 12, 24 en 48 V-accusystemen en in hoogvoltsystemen tot 200 Vdc. De toegestane systeemspanning wordt in de praktijk begrensd door de zekeringhouder: ANL-houders zijn doorgaans opgegeven tot 32 of 60 Vdc.
Stroom en afschakelvermogen van 200 A
Nominale stroom 200 A, afschakelvermogen 50 kA. De fabrikant specificeert overbelastingsbeveiliging vanaf 410 % In, bij deze waarde circa 820 A; lichte overbelasting daaronder wordt niet gegarandeerd onderbroken. Totale I²t 8.500 A²s (gemeten bij 10 × In), vermogensverlies 27,5 W.
Constructie
Boutzekering in bouwgrootte 36x22 met twee M8-aansluitingen en een lengte van 77 mm. Ontworpen volgens UL 248-20, ISO 8820-8, GB/T 31465 en IEC 60269-7, geproduceerd onder IATF 16949. Elke zekering heeft een QR-code voor traceerbaarheid.
LET OP !
Deze EF3 zekeringen passen niet in alle zekering houders, veelal wel in een ANL zekeringhouder. Het monteren van een EF3 in een MG master, Victron Distributor is mogelijk. Het vastzetten kan met een steeksleutel maar bij voorkeur op moment zetten met een momentsleutel en een crowfoot steeksleutel hulpstuk.
Zijn te gebruiken in een LYNX EN DISTRIBUTOR TOT 50mm2 kabelschoen dikte.
Montage
De EF3 past niet in elke zekeringhouder; in een ANL-houder met M8-tapeinden veelal wel. Zet de moeren vast op 12 ±1,0 Nm, bij voorkeur met een momentsleutel en een crowfoot-hulpstuk. Omgevingstemperatuur -5 tot +40 °C, opstelhoogte tot 2000 m. Houd rekening met 27,5 W warmteafgifte in een gesloten behuizing.
Vraag & antwoord
| Vraag | Antwoord |
|---|
| Kan de zekering in een 12, 24 of 48 V-systeem? | Ja. De nominale spanning is 200 Vdc. De maximale systeemspanning wordt bepaald door de gebruikte zekeringhouder. |
|---|
| Hoeveel warmte ontwikkelt de zekering? | 27,5 W volgens de fabrikant. Houd hier rekening mee bij plaatsing in een gesloten behuizing of kast. |
|---|
| Beveiligt de zekering ook tegen lichte overbelasting? | Nee. De fabrikant specificeert beveiliging vanaf 410 % In, bij deze waarde circa 820 A. De zekering is bedoeld als kortsluitbeveiliging van de accukabel. |
|---|
| Is 50 kA afschakelvermogen voldoende voor een LiFePO4-accubank? | Het afschakelvermogen moet hoger zijn dan de maximale kortsluitstroom van de accubank. Vergelijk de 50 kA met de kortsluitstroom die de accufabrikant opgeeft. |
|---|
| Past de zekering in een Victron Lynx Distributor? | Victron ontwerpt de Victron Lynx Distributor M10, LYN060102010 voor MEGA-zekeringen. Een EF3 valt buiten die opgave van Victron. |
|---|
| Met welk aanhaalmoment zet je de zekering vast? | 12 ±1,0 Nm op de M8-aansluitingen. |
|---|
Direct mee te bestellen
Gerelateerde producten
Documentatie
Contact
Twijfel je over de juiste zekeringwaarde, de houder of de kortsluitstroom van de accubank? Voel je vrij om contact met ons op te nemen. Wij zijn bereid om met je mee te kijken naar het schema en de complete DC-verdeling. Neem contact op met Top Systems.
Specificaties
| Nominale stroom | 200 A |
| Nominale spanning | 200 Vdc |
| Afschakelvermogen | 50 kA |
| Overbelastingsbeveiliging | vanaf 410 % In |
| I²t totaal (10 × In) | 8.500 A²s |
| Vermogensverlies | 27,5 W |
| Aansluiting | 2 x M8 |
| Aanhaalmoment | 12 ±1,0 Nm |
| Bouwgrootte | 36x22 |
| Lengte | 77 mm |
| Omgevingstemperatuur | -5 tot +40 °C |
| Opstelhoogte | max. 2000 m |
| Normen | UL 248-20, ISO 8820-8, GB/T 31465, IEC 60269-7 |
| Keurmerk | UL Recognized Component (E506668) |
| Kwaliteitssysteem | IATF 16949 |
| Milieu | RoHS, REACH |
| Typenummer fabrikant | EF33200220 |
| Fabrikant | ADLER Elektrotechnik Leipzig GmbH |
