Enkelpolige accuhoofdschakelaar die één accu naar één verbruikersgroep schakelt, 300A continu, 500A gedurende 5 minuten en 900A gedurende 30 seconden, maximaal 48 VDC, M10-aansluitbouten voor kabel tot 120 mm², ontstekingsbeschermd en IP66.

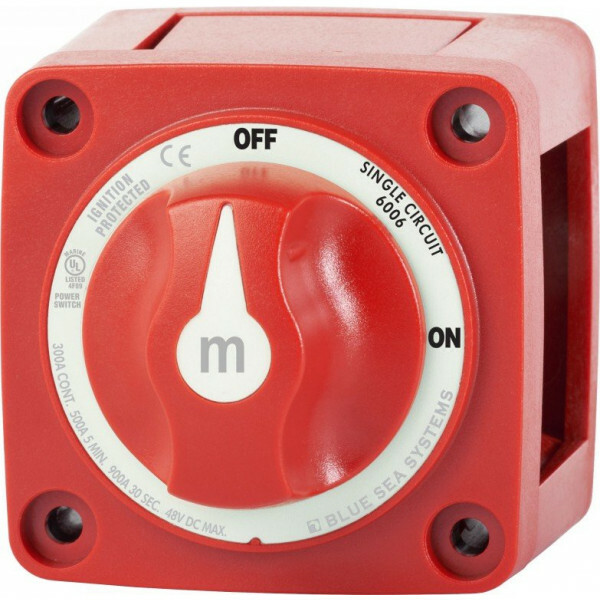

Aan boord van een boot of in een camper moet de accu met één handeling van de installatie af kunnen, ook bij startstromen van honderden ampères. Deze hoofdschakelaar in de vertrouwde rode uitvoering koppelt één accu aan één verbruikersgroep en mag door de ontstekingsbescherming ook in een benzinemotorruimte worden gemonteerd.
Eén accu, één verbruikersgroep
De schakelaar heeft twee standen: aan en uit. Er is één accu-ingang; accubanken combineren of het dynamoveld verbreken is niet mogelijk. Dat maakt hem geschikt als eenvoudige hoofdschakelaar in de plusleiding van een enkele accubank.
Ruime stroomreserve
De continue belastbaarheid bedraagt 300 A, met 500 A gedurende 5 minuten en 900 A gedurende 30 seconden voor het starten. Het schakelvermogen onder belasting is 25 A. De maximale spanning is 48 VDC, waarmee de schakelaar ook in 24V- en 48V-installaties inzetbaar is.
Ontstekingsbeschermd en IP66
De schakelaar is ontstekingsbeschermd volgens ISO 8846 en SAE J1171 en daarmee veilig aan boord van benzine-aangedreven boten. De behuizing is IP66 en verder gecertificeerd volgens UL 1107 en UL 1500, met CE-markering.
Aansluiten en monteren
De aansluitbouten zijn 3/8"-16 (M10) van vertind koper, aan te halen op 13,56 Nm. De kabeldoorlaat is geschikt voor 4/0 AWG (120 mm²). De behuizing laat montage op een vlak, op een frontpaneel of achter een paneel toe; de montagegaten zijn geschikt voor schroeven maat #10. Een isolerende afdekking met opklikbare delen beschermt de contacten aan de achterzijde.
Gerelateerde producten
Documentatie
Contact
Wilt u weten of 300 A voldoende marge biedt voor uw startstroom, of welke uitvoering past bij een installatie met twee accubanken? Onze technische adviseurs kijken graag met u mee. Neem contact met ons op.
Specificaties
| Schakeltype | Enkel circuit, aan/uit |
| Standen | 2 |
| Accu-ingangen | 1 |
| Continue belastbaarheid | 300 A |
| Intermitterend | 500 A gedurende 5 minuten |
| Startstroom | 900 A gedurende 30 seconden |
| Schakelvermogen | 25 A |
| Maximale spanning | 48 VDC |
| Aansluitbouten | 3/8"-16 (M10), vertind koper |
| Aanhaalmoment | 13,56 Nm |
| Kabelmaat | 4/0 AWG (120 mm²) |
| Kabeldoorlaat | 28,45 mm |
| Montagegaten | Schroef maat #10 |
| Beschermingsgraad | IP66 |
| Ontstekingsbescherming | Ja, ISO 8846 en SAE J1171 |
| Normen | UL 1107, UL 1500, CE |
| Kleur | Rood |
| Afmetingen (l x b x h) | 70 x 70 x 75 mm |
| Gewicht | 0,29 kg |
| EAN | 0632085601027 |
