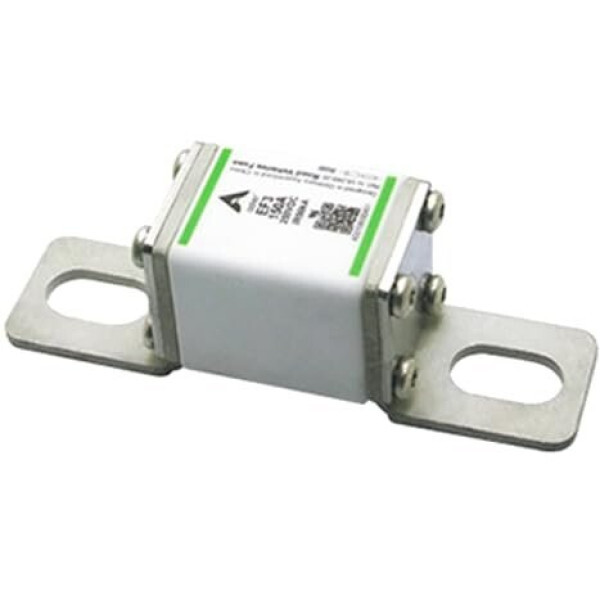

Adler zekering EF3 200Vdc / 250A

Voor zwaardere DC-installaties waar de continue stroom boven 200 A uitkomt, zoals een omvormer/lader met hoog vermogen op een 24 of 48 V lithium accubank. De zekering beschermt de hoofdkabel direct aan de accuzijde en onderbreekt kortsluitstromen tot 50 kA. Toepassing in ESS, off-grid installaties, marine en elektrische aandrijvingen.

Geschikte accuspanningen

Nominale spanning 200 Vdc. Daarmee is de zekering bruikbaar in 12, 24 en 48 V-accusystemen en in hoogvoltsystemen tot 200 Vdc. De toegestane systeemspanning wordt in de praktijk begrensd door de zekeringhouder: ANL-houders zijn doorgaans opgegeven tot 32 of 60 Vdc.

Stroom en afschakelvermogen van 250 A

Nominale stroom 250 A, afschakelvermogen 50 kA. De fabrikant specificeert overbelastingsbeveiliging vanaf 410 % In, bij deze waarde circa 1025 A; lichte overbelasting daaronder wordt niet gegarandeerd onderbroken. Totale I²t 16.000 A²s (gemeten bij 10 × In), vermogensverlies 30,5 W.

Constructie

Boutzekering in bouwgrootte 36x22 met twee M8-aansluitingen en een lengte van 77 mm. Ontworpen volgens UL 248-20, ISO 8820-8, GB/T 31465 en IEC 60269-7, geproduceerd onder IATF 16949. Elke zekering heeft een QR-code voor traceerbaarheid.

LET OP !

Deze EF3 zekeringen passen niet in alle zekering houders, veelal wel in een ANL zekeringhouder. Het monteren van een EF3 in een MG master, Victron Distributor is mogelijk. Het vastzetten kan met een steeksleutel maar bij voorkeur op moment zetten met een momentsleutel en een crowfoot steeksleutel hulpstuk.

LET OP: Past niet in alle zekeringhouders, dient in vele gevallen met een crowfoot steeksleutel hulpstuk i.c.m. een momentsleutel op moment te worden gezet.

Zijn te gebruiken in een LYNX EN DISTRIBUTOR TOT 50mm2 kabelschoen dikte.

Montage

De EF3 past niet in elke zekeringhouder; in een ANL-houder met M8-tapeinden veelal wel. Zet de moeren vast op 12 ±1,0 Nm, bij voorkeur met een momentsleutel en een crowfoot-hulpstuk. Omgevingstemperatuur -5 tot +40 °C, opstelhoogte tot 2000 m. Houd rekening met 30,5 W warmteafgifte in een gesloten behuizing.

Vraag & antwoord

Vraag	Antwoord
Kan de zekering in een 12, 24 of 48 V-systeem?	Ja. De nominale spanning is 200 Vdc. De maximale systeemspanning wordt bepaald door de gebruikte zekeringhouder.
Hoeveel warmte ontwikkelt de zekering?	30,5 W volgens de fabrikant. Houd hier rekening mee bij plaatsing in een gesloten behuizing of kast.
Beveiligt de zekering ook tegen lichte overbelasting?	Nee. De fabrikant specificeert beveiliging vanaf 410 % In, bij deze waarde circa 1025 A. De zekering is bedoeld als kortsluitbeveiliging van de accukabel.
Is 50 kA afschakelvermogen voldoende voor een LiFePO4-accubank?	Het afschakelvermogen moet hoger zijn dan de maximale kortsluitstroom van de accubank. Vergelijk de 50 kA met de kortsluitstroom die de accufabrikant opgeeft.
Past de zekering in een Victron Lynx Distributor?	Victron ontwerpt de Victron Lynx Distributor M10, LYN060102010 voor MEGA-zekeringen. Een EF3 valt buiten die opgave van Victron.
Met welk aanhaalmoment zet je de zekering vast?	12 ±1,0 Nm op de M8-aansluitingen.

Direct mee te bestellen

• ANL zekeringhouder M8 35-600A, ZEKHD0000603


• Blue Sea Systems Zekeringhouder ANL 35A-750A dubble stud, ZEKHD0000500


• ANL zekeringhouder met afdekkap, 2 x M8, maximaal 70mm² perskabeloog, ZEKHD0000210


• Alle houders: Zekeringhouders

Gerelateerde producten

• MG zekering EF3 200Vdc / 100A, MG5001359


• Adler zekering EF3 200Vdc / 150A, MG5001323


• Adler zekering EF3 200Vdc / 175A, MG5001324


• Adler zekering EF3 200Vdc / 200A, MG5001325


• Adler zekering EF3 200Vdc / 300A, MG5001327


• Adler zekering EF3 200Vdc / 350A, MG5001328

Documentatie

• Datasheet EF3 EV Fuse (EN) - ADLER Electric


• Productpagina EF3 EV Fuse (EN) - ADLER Electric


• Datasheet EF3 200Vdc (EN)


• Lithium-Ion batteries and fuses (EN) - MG Energy Systems

Contact

Twijfel je over de juiste zekeringwaarde, de houder of de kortsluitstroom van de accubank? Voel je vrij om contact met ons op te nemen. Wij zijn bereid om met je mee te kijken naar het schema en de complete DC-verdeling. Neem contact op met Top Systems.

Specificaties

Nominale stroom	250 A
Nominale spanning	200 Vdc
Afschakelvermogen	50 kA
Overbelastingsbeveiliging	vanaf 410 % In
I²t totaal (10 × In)	16.000 A²s
Vermogensverlies	30,5 W
Aansluiting	2 x M8
Aanhaalmoment	12 ±1,0 Nm
Bouwgrootte	36x22
Lengte	77 mm
Omgevingstemperatuur	-5 tot +40 °C
Opstelhoogte	max. 2000 m
Normen	UL 248-20, ISO 8820-8, GB/T 31465, IEC 60269-7
Keurmerk	UL Recognized Component (E506668)
Kwaliteitssysteem	IATF 16949
Milieu	RoHS, REACH
Typenummer fabrikant	EF33250220
Fabrikant	ADLER Elektrotechnik Leipzig GmbH
