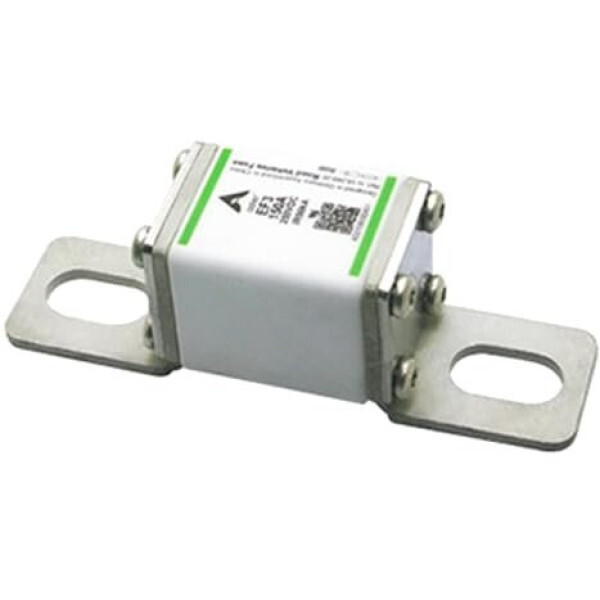

Smeltzekering voor DC-accusystemen met lithium accu's, ESS en EV/HEV, nominale stroom 150 A, nominale spanning 200 Vdc (tot 315 Vdc), afschakelvermogen 50 kA bij 200 Vdc, afschakelbereik vanaf 4,1 x In, M8-boutaansluiting, UL 248-20, ISO 8820-8
Bescherming van de hoofdkabel direct aan de accuzijde van lithium accusystemen, ESS-installaties en elektrische aandrijvingen. De zekering onderbreekt kortsluitstromen tot 50 kA bij 200 Vdc, zoals die bij een LiFePO4-accubank kunnen optreden, en blijft inzetbaar tot 315 Vdc. Montage gebeurt met M8-bouten bij een aanhaalmoment van 12 Nm.
Nominale spanning 200 Vdc en 315 Vdc
De EF3 200Vdc (typenummer EF33150220) is ontworpen voor DC-systemen tot 200 Vdc. De zekering is ook opgegeven voor 315 Vdc, maar het afschakelvermogen daalt dan van 50 kA naar 6 kA. Bij 12, 24 en 48 V-accubanken blijft ruime marge over.
Stroom en afschakelvermogen
De nominale stroom is 150 A, bij een vermogensverlies van 23,1 W en een totale I²t van 4500 A²s. Het opgegeven afschakelbereik loopt van 4,1 × In (circa 615 A) tot 50 kA bij 200 Vdc. Voor overbelasting onder 4,1 × In geeft de fabrikant geen afschakelgarantie.
Constructie en normen
Boutzekering in bouwgrootte 36x22 met M8-aansluitingen. Ontworpen volgens UL 248-20, ISO 8820-8, GB/T 31465 en IEC 60269-7, geproduceerd onder IATF 16949. Elke zekering heeft een QR-code voor traceerbaarheid.
Montage
Aanhaalmoment 12 ±1,0 Nm op de M8-aansluitingen. De fabrikant specificeert een omgevingstemperatuur van -5 tot +40 °C en een opstelhoogte tot 2000 m.
LET OP !
Deze EF3 zekeringen passen niet in alle zekering houders, veelal wel in een ANL zekeringhouder. Het monteren van een EF3 in een MG master, Victron Distributor is mogelijk. Het vastzetten kan met een steeksleutel maar bij voorkeur op moment zetten met een momentsleutel en een crowfoot steeksleutel hulpstuk.
Zijn te gebruiken in een LYNX EN DISTRIBUTOR TOT 50mm2 kabelschoen dikte.
Gerelateerde producten
Documentatie
Vraag & antwoord
| Vraag | Antwoord |
|---|
| Is 50 kA afschakelvermogen voldoende voor een lithium accubank? | Tot 200 Vdc onderbreekt de zekering 50 kA. Bij 315 Vdc is dat 6 kA. |
|---|
| Onderbreekt de zekering ook bij lichte overbelasting? | Het opgegeven afschakelbereik begint bij 4,1 × In, bij 150 A dus rond 615 A. Onder die waarde geeft de fabrikant geen afschakelgarantie. |
|---|
| Mag de zekering boven 200 Vdc worden ingezet? | Ja, tot 315 Vdc. Het afschakelvermogen is dan 6 kA in plaats van 50 kA. |
|---|
| Met welk aanhaalmoment wordt de zekering gemonteerd? | 12 ±1,0 Nm op de M8-aansluitingen. |
|---|
Contact
Twijfel over de juiste zekeringwaarde of de opbouw van de DC-verdeling? Voel je vrij om contact op te nemen. Wij kijken graag met je mee naar de beveiliging van de installatie en de bijpassende componenten. Neem contact op met Top Systems.
Specificaties
| Nominale stroom | 150 A |
| Nominale spanning | 200 Vdc / 315 Vdc |
| Afschakelvermogen | 50 kA bij 200 Vdc, 6 kA bij 315 Vdc |
| Afschakelbereik | 4,1 × In tot 50 kA (200 Vdc) |
| I²t totaal | 4500 A²s |
| Vermogensverlies | 23,1 W |
| Aansluiting | M8 |
| Aanhaalmoment | 12 ±1,0 Nm |
| Bouwgrootte | 36x22 |
| Omgevingstemperatuur | -5 tot +40 °C |
| Normen | UL 248-20, ISO 8820-8, GB/T 31465, IEC 60269-7 |
| Keurmerk | UL Recognized Component (E506668) |
| Kwaliteitssysteem | IATF 16949 |
| Milieu | RoHS, REACH |
| Typenummer fabrikant | EF33150220 |
| Fabrikant | ADLER Elektrotechnik Leipzig GmbH |
| EAN | 6153548396365 |
